Anzugsbolzen ~ISO 7388-3 | Form AD | M16 | mit Durchgangsbohrung | inkl. O-Ring | um 3 mm verlängert | Durchgangsbohrung 7 mm | ehemals ~DIN 69872 A
10,00 €
% Regulärer Preis: 11,90 € (15.97% gespart) vorher 11,90 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Anzugsbolzen ~ISO 7388-3 | Form AD | M16 | mit Durchgangsbohrung | inkl. O-Ring | um 3 mm verlängert | Durchgangsbohrung 7 mm | ehemals ~DIN 69872 A"
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

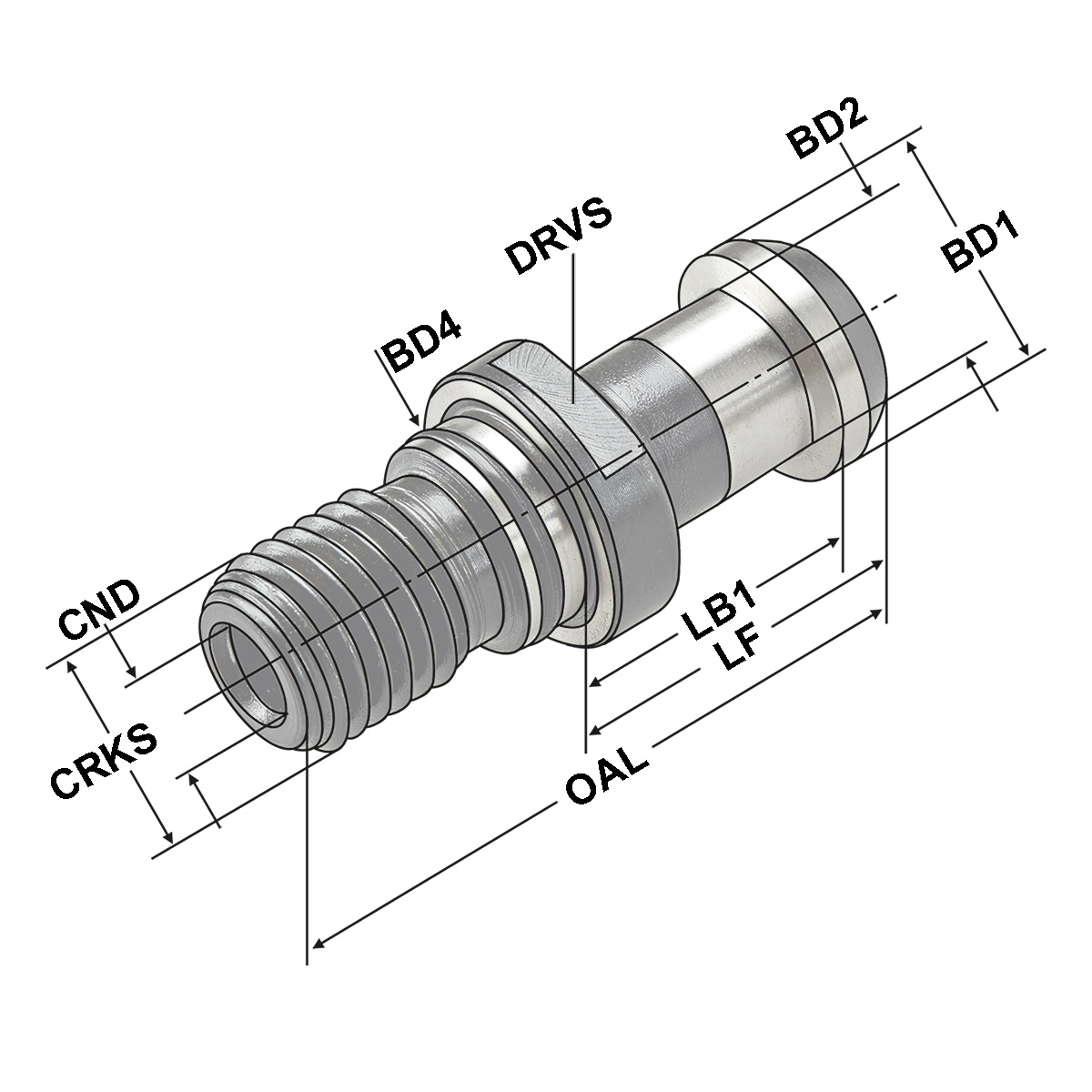

| Anzugsbolzengewindegröße: | M16 |
|---|---|
| Drehmoment, max.: | 50 Nm |
| Funktionslänge: | 29 |
| Gesamtlänge: | 54 |
| Grundkörperlänge 1: | 23 |
| Kegeleinstellwinkel: | 15° |
| Kegelgröße: | 40 |
| Körper-Durchmesser 1: | 19 |
| Körper-Durchmesser 2: | 14 |
| Körper-Durchmesser 4: | 17 |
| Kühlschmierstoffeintritt, Durchmesser: | 7,0 |
| Norm: | ISO 7388-3 |
| Schaftform: | AD |
| Schlüsselweite: | 19 |
