Anzugsbolzen ISO 7388-3 | Form AD | M24 | mit Durchgangsbohrung | ohne O-Ring ehemals DIN 69872 A
8,00 €
% Regulärer Preis: 9,52 € (15.97% gespart) vorher 9,52 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Anzugsbolzen ISO 7388-3 | Form AD | M24 | mit Durchgangsbohrung | ohne O-Ring ehemals DIN 69872 A"
ISO 7388-3 - Schaftform AD, mit zentrischer innerer Kühlmittel-Zufuhr
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

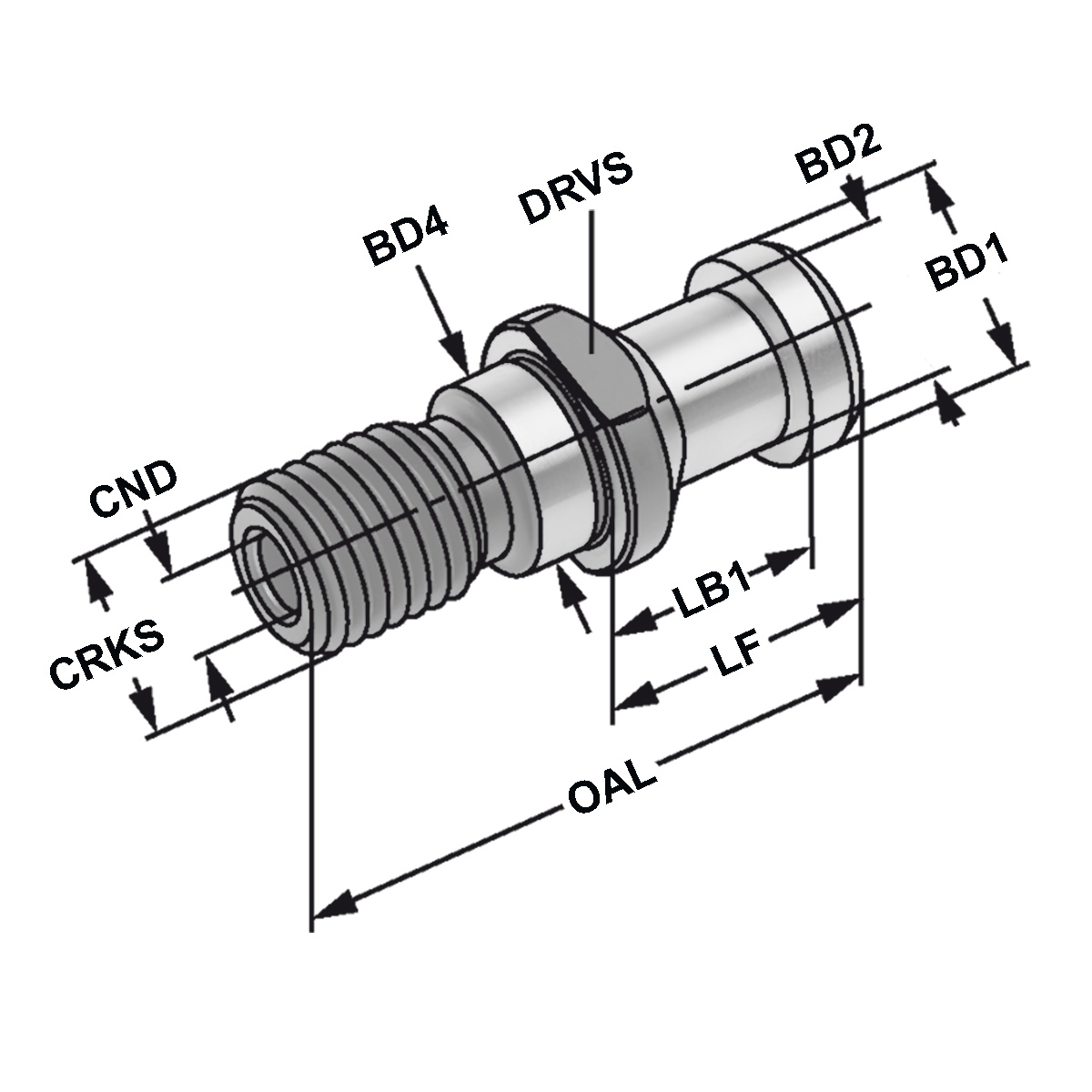

| Anzugsbolzengewindegröße: | M24 |
|---|---|
| Drehmoment, max.: | 100 Nm |
| Funktionslänge: | 34 |
| Gesamtlänge: | 74 |
| Grundkörperlänge 1: | 25 |
| Kegeleinstellwinkel: | 15° |
| Kegelgröße: | 50 |
| Körper-Durchmesser 1: | 28 |
| Körper-Durchmesser 2: | 21 |
| Körper-Durchmesser 4: | 25 |
| Kühlschmierstoffeintritt, Durchmesser: | 11,5 |
| Norm: | ISO 7388-3 |
| Schaftform: | AD |
| Schlüsselweite: | 30 |
