Anzugsbolzen ISO 7388-3 | Form AF | M16 | ohne Durchgangsbohrung | inkl. O-Ring ehemals DIN 69872 B / DIN 69872 Form B
8,00 €
% Regulärer Preis: 9,52 € (15.97% gespart) vorher 9,52 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage

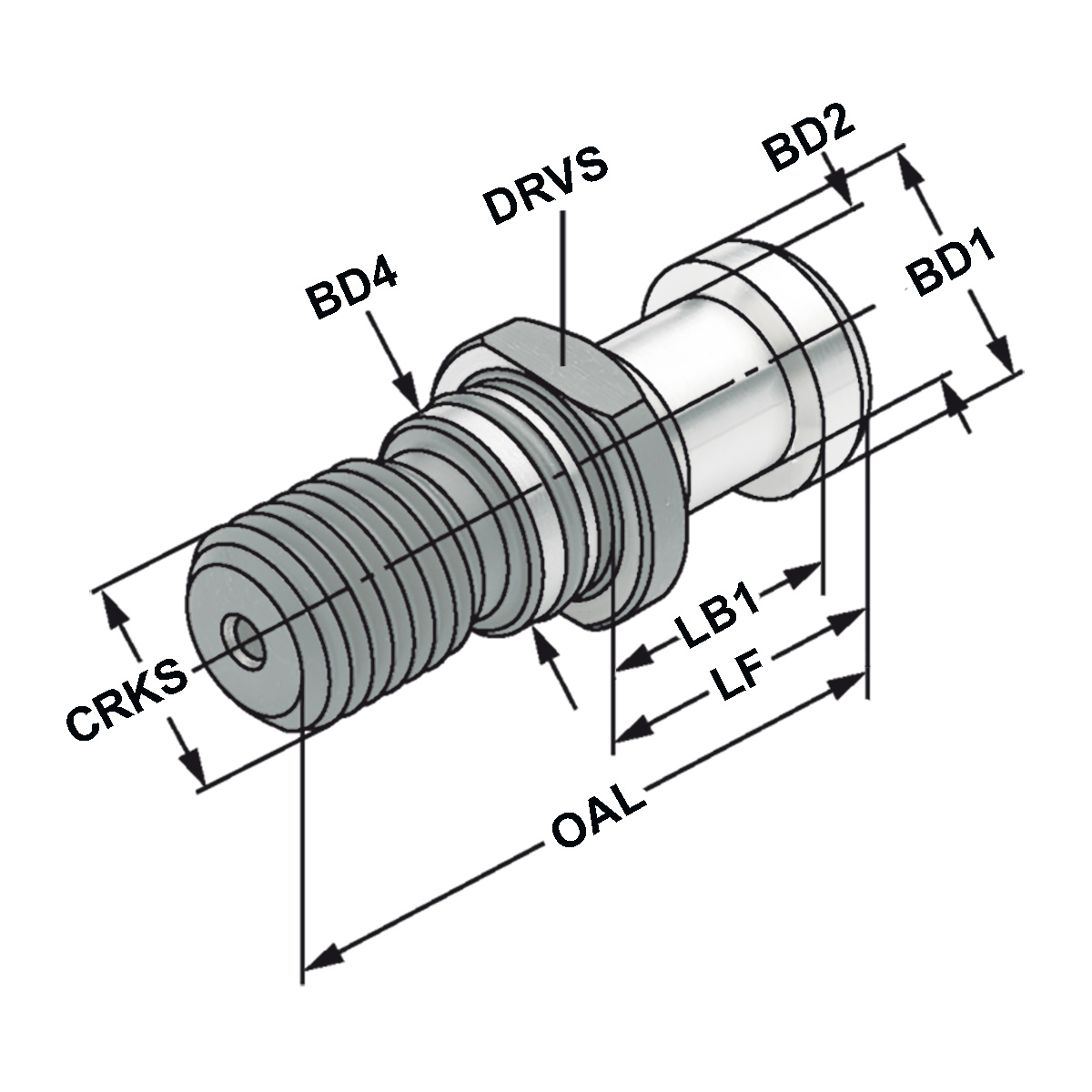

Produktinformationen "Anzugsbolzen ISO 7388-3 | Form AF | M16 | ohne Durchgangsbohrung | inkl. O-Ring ehemals DIN 69872 B / DIN 69872 Form B"
ISO 7388-3 - Schaftform AF, ohne Kühlmittel-Zufuhr
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
| Anzugsbolzengewindegröße: | M16 |
|---|---|
| Drehmoment, max.: | 50 Nm |
| Funktionslänge: | 26 |
| Gesamtlänge: | 54 |
| Grundkörperlänge 1: | 20 |
| Kegeleinstellwinkel: | 15° |
| Kegelgröße: | 40 |
| Körper-Durchmesser 1: | 19 |
| Körper-Durchmesser 2: | 14 |
| Körper-Durchmesser 4: | 17 |
| Norm: | ISO 7388-3 |
| Schaftform: | AF |
| Schlüsselweite: | 19 |
