ER-Präzisionsspannzange mit Kühlkanalbohrungen ER20 | 428ECP | < 3 µm | Ø 7,0 ISO 15488 B [DIN 6499 B] - Mit Abdichtung - Mit Kühlkanalbohrungen
51,98 €
% Regulärer Preis: 61,88 € (16% gespart) vorher 61,88 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "ER-Präzisionsspannzange mit Kühlkanalbohrungen ER20 | 428ECP | < 3 µm | Ø 7,0 ISO 15488 B [DIN 6499 B] - Mit Abdichtung - Mit Kühlkanalbohrungen"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter ISO 15488 (ehem. DIN 6499).
Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Ausführung:
Metallisch dichtend und mit Kühlkanälen. Einsetzbar bis 100 bar.
System-Rundlauf und Wiederholgenauigkeit 3 µm (3×D, maximal = 50 mm), in Verbindung mit KEMMLER Präzisions-Spannzangenfutter ER.
Passend für:
KEMMLER Präzisions-Spannzangenfutter ER oder Standard Spannfutter ISO 15488 (ehem. DIN 6499).
Hinweis:
Spannbereich h6 (nur Nennmaß). Metallisch dichtend, mit Kühlkanälen. Einsetzbar bis 100 bar.
Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.

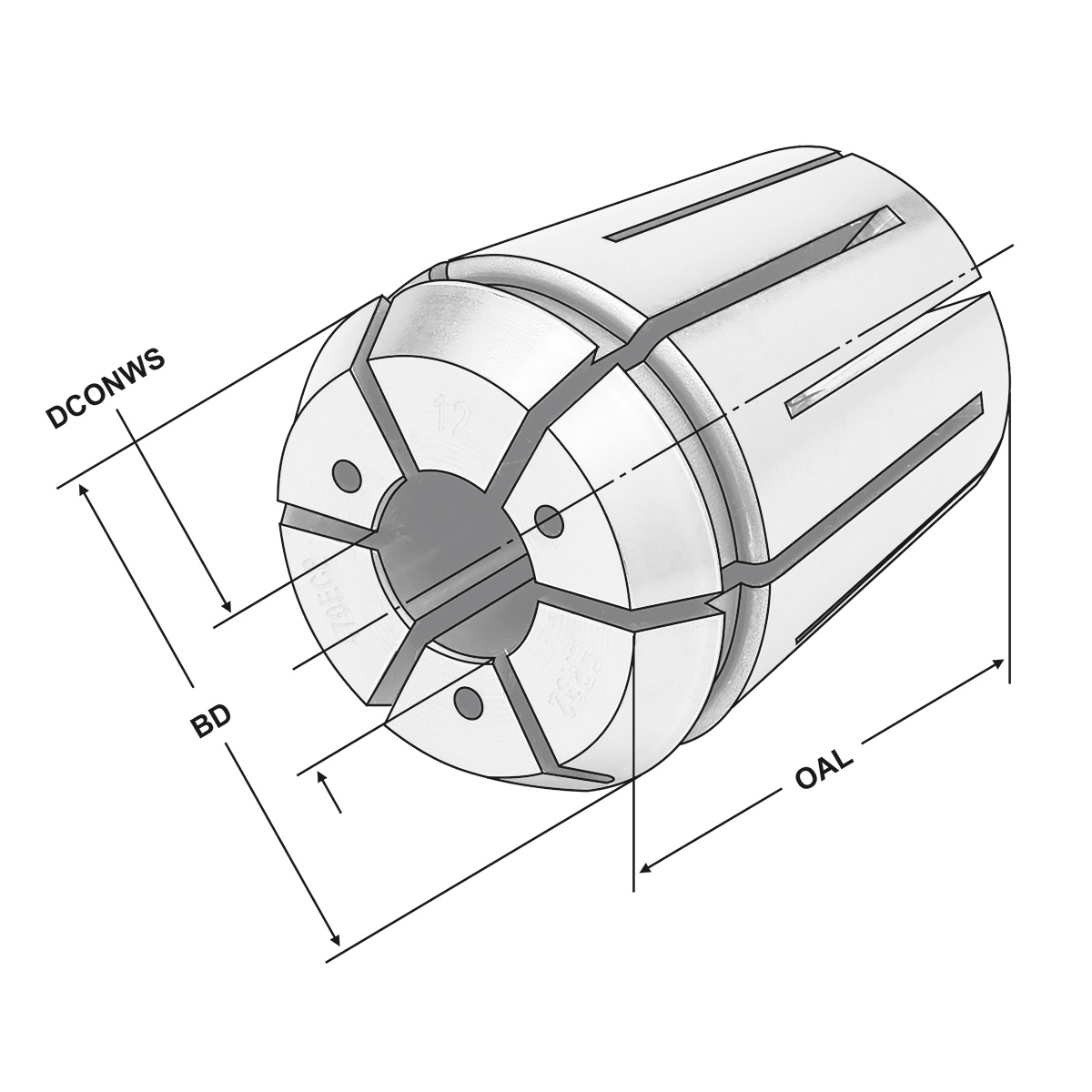

| Adapterschnittstelle Maschinenrichtung: | ER collet ISO10897 (DIN6388) - ER20 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | Cylindrical clamping - metric |
| Spann-Ø, nominal, werkst.seitig: | 7 |
| Rundlaufgenauigkeit: | < 3µm |
| Typ: | 428E | ER 20 |
| Dichteigenschaft: | Nein |
| Gesamtlänge: | 31.5 |
| Körper-Durchmesser: | 21 |
| Kühlmitteldruck: | 21 bar |
| Kühlschmierstoffaustritt: | Kühlkanäle |
