Gewindeschneidfutter für Synchronisation BT 40 - M3-M12 - 81 | ER 16 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage
382,85 €
% Regulärer Preis: 455,77 € (16% gespart) vorher 455,77 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Gewindeschneidfutter für Synchronisation BT 40 - M3-M12 - 81 | ER 16 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage"
Verwendung:
Für Bearbeitungszentren mit Synchronspindel.
Hinweis:
Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel und Gewindebohrer reduziert zu hohe Gewindeflankenreibungskräfte.Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.Geeignet für Innenkühlung.Kühlmitteldruck max. 100 bar.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

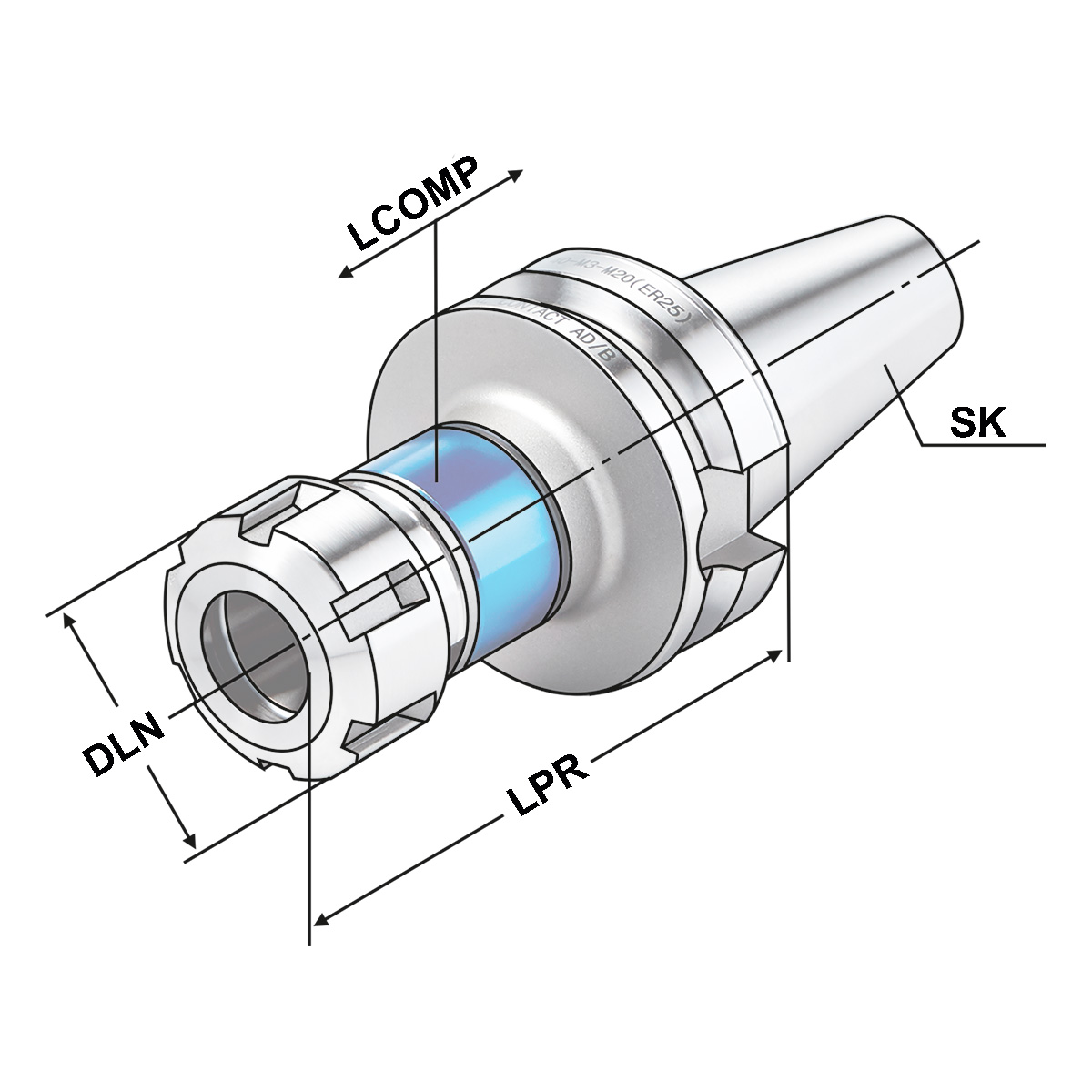

| Adapterschnittstelle Maschinenrichtung: | DUAL CONTACT ~ISO 7388-2 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | ISO 15488 Gewindeschneidfutter |
| Spann-Ø, nominal, werkst.seitig: | M3 - M12 |
| Kraglänge: | 81 |
| Rundlauf: | < 60µm |
| Auswuchtgüte: | G6,3 | 15.000 1/min |
| Typ: | 426E | ER 16 | SW25 |
| SK: | BT-DC 40 |
| Außendurchmesser Spannmutter: | 28 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Kühlschmierstoffeintritt: | JD/JF (AD/B) |
| Längenausgleichskomprimierung: | 0,5 |
