Gewindeschneidfutter für Synchronisation SK 50 - M3-M12 - 79 | ER 16 | Mini ISO 7388-1 AD/AF [DIN 69871 AD/B]
318,87 €
% Regulärer Preis: 379,61 € (16% gespart) vorher 379,61 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Gewindeschneidfutter für Synchronisation SK 50 - M3-M12 - 79 | ER 16 | Mini ISO 7388-1 AD/AF [DIN 69871 AD/B]"
Verwendung:
Für Bearbeitungszentren mit Synchronspindel.
Hinweis:
- Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel und Gewindebohrer reduziert zu hohe Gewindeflankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

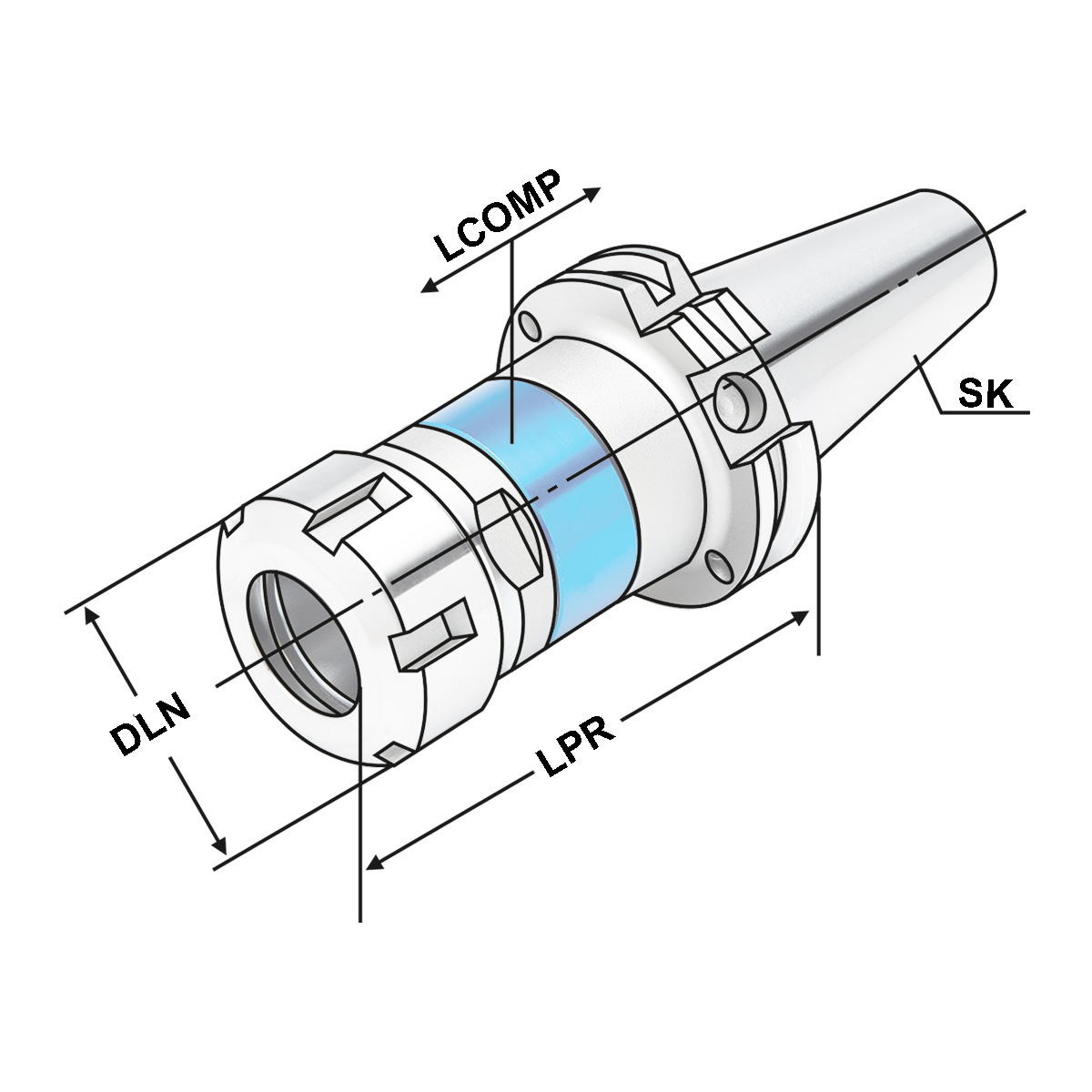

| Adapterschnittstelle Maschinenrichtung: | ISO 7388-1 (DIN 69871) |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | ISO 15488 Gewindeschneidfutter |
| Spann-Ø, nominal, werkst.seitig: | M3 - M12 |
| Kraglänge: | 79 |
| Rundlauf: | < 60µm |
| Auswuchtgüte: | G6,3 | 15.000 1/min |
| Typ: | 426E | ER 16 | Mini |
| SK: | SK 50 |
| Außendurchmesser Spannmutter: | 22 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Kühlschmierstoffeintritt: | AD/AF (AD/B) |
| Längenausgleichskomprimierung: | 0,5 |
