Hydro-Dehnspannfutter SK 40 - 12 - 77 ISO 7388-1 AD/AF [DIN 69871 AD/B]
268,89 €
% Regulärer Preis: 320,11 € (16% gespart) vorher 320,11 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Hydro-Dehnspannfutter SK 40 - 12 - 77 ISO 7388-1 AD/AF [DIN 69871 AD/B]"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Hinweis:

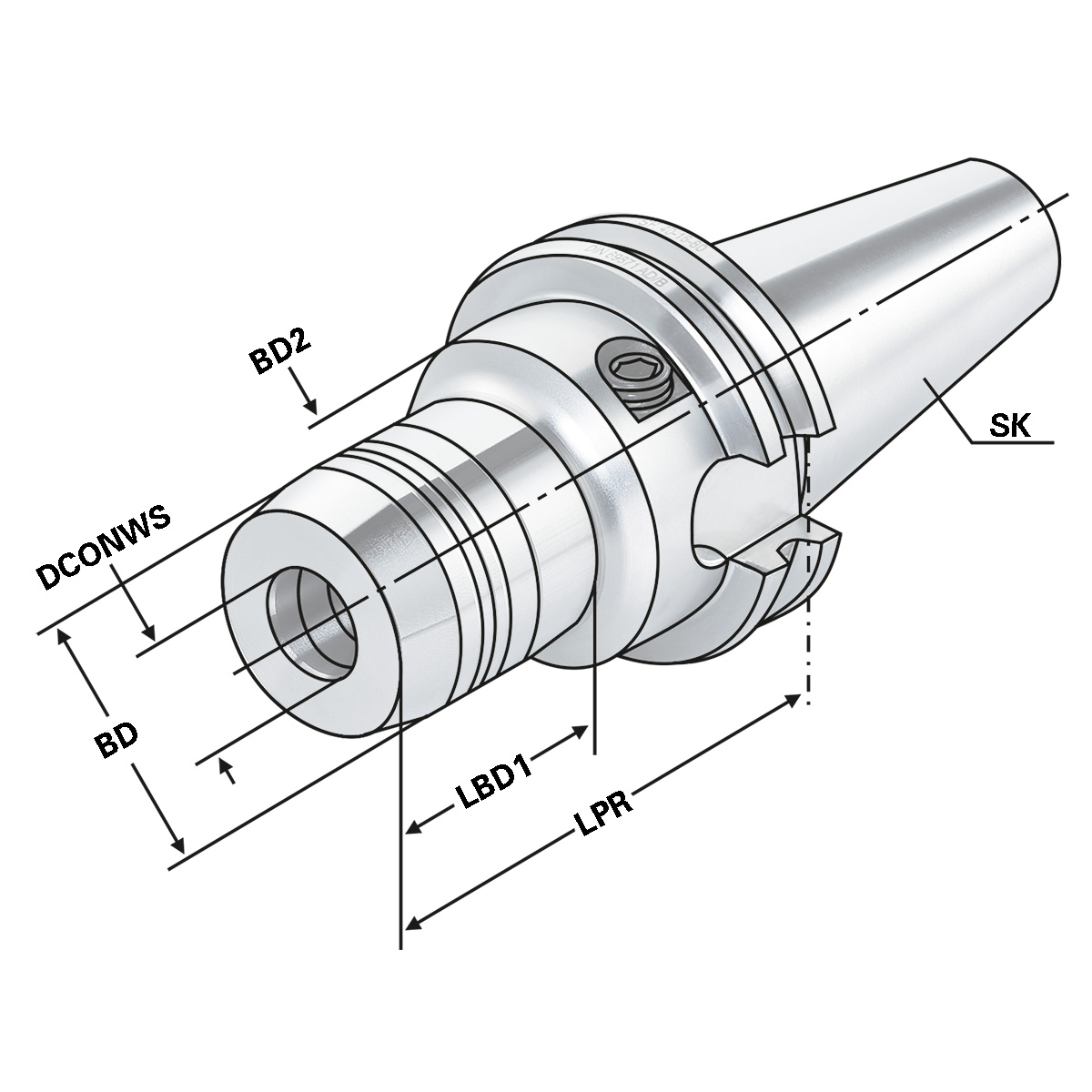

l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| Adapterschnittstelle Maschinenrichtung: | ISO 7388-1 (DIN 69871) |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | Hydro-Dehnspannfutter |
| Spann-Ø, nominal, werkst.seitig: | 12 |
| Kraglänge: | 77 |
| Rundlauf: | < 3µm |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| SK: | SK 40 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Einspannlänge, max.: | 47 |
| Gewindebezeichnung, innen: | M8x1 |
| Körper-Durchmesser: | 32 |
| Körper-Durchmesser 2: | 50 |
| Kühlschmierstoffeintritt: | AD/AF (AD/B) |
| Länge Körper-Durchmesser 1: | 42 |
| Schlüsselweite: | 5 |
| Verstellbereich, axial: | 10 |
