Klemmhalter zum Außendrehen 72°30' VN..16 PSK63-DVVNN-00065-16 Wendeplattengruppe: VN.. 1604.. ISO 26623 | Polygonschaft
310,88 €
% Regulärer Preis: 370,09 € (16% gespart) vorher 370,09 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Klemmhalter zum Außendrehen 72°30' VN..16 PSK63-DVVNN-00065-16 Wendeplattengruppe: VN.. 1604.. ISO 26623 | Polygonschaft"
Ausführung:
- PSC DVVNN/L Klemmhalter 72.5°
- Außendrehhalter
- Capto®-kompatibel (z. B. Capto®, Camfix®, BIG-CAPTO®)
- 72.5° Anstellwinkel für präzise Bearbeitungen
- Klemmhalter mit integrierter Innenkühlung für prozesssichere Zerspanung
Hinweis:
Rechtsausführung abgebildet
Lieferumfang:
ohne Wendeschneidplatten
- Kompatibel mit polygonaler PSC-Schnittstelle nach ISO 26623 (z. B. Capto®, Camfix®, BIG-CAPTO®)
- Robuste mechanische Plattenklemmung für hohe Prozesssicherheit
- Integrierte Innenkühlung zur präzisen Kühlmittelzufuhr direkt an die Schneidkante
- Selbstzentrierung durch Polygon-Kegel - kein Axial- oder Radialspiel
- Schnellwechselsystem reduziert Rüstzeiten und erhöht Maschinenverfügbarkeit
- Besonders geeignet für CNC-Drehzentren und Multitask-Maschinen mit PSC/Capto®-Aufnahme
- Hohe Biegesteifigkeit und Vibrationsdämpfung durch spielfreie Doppelkontaktverbindung

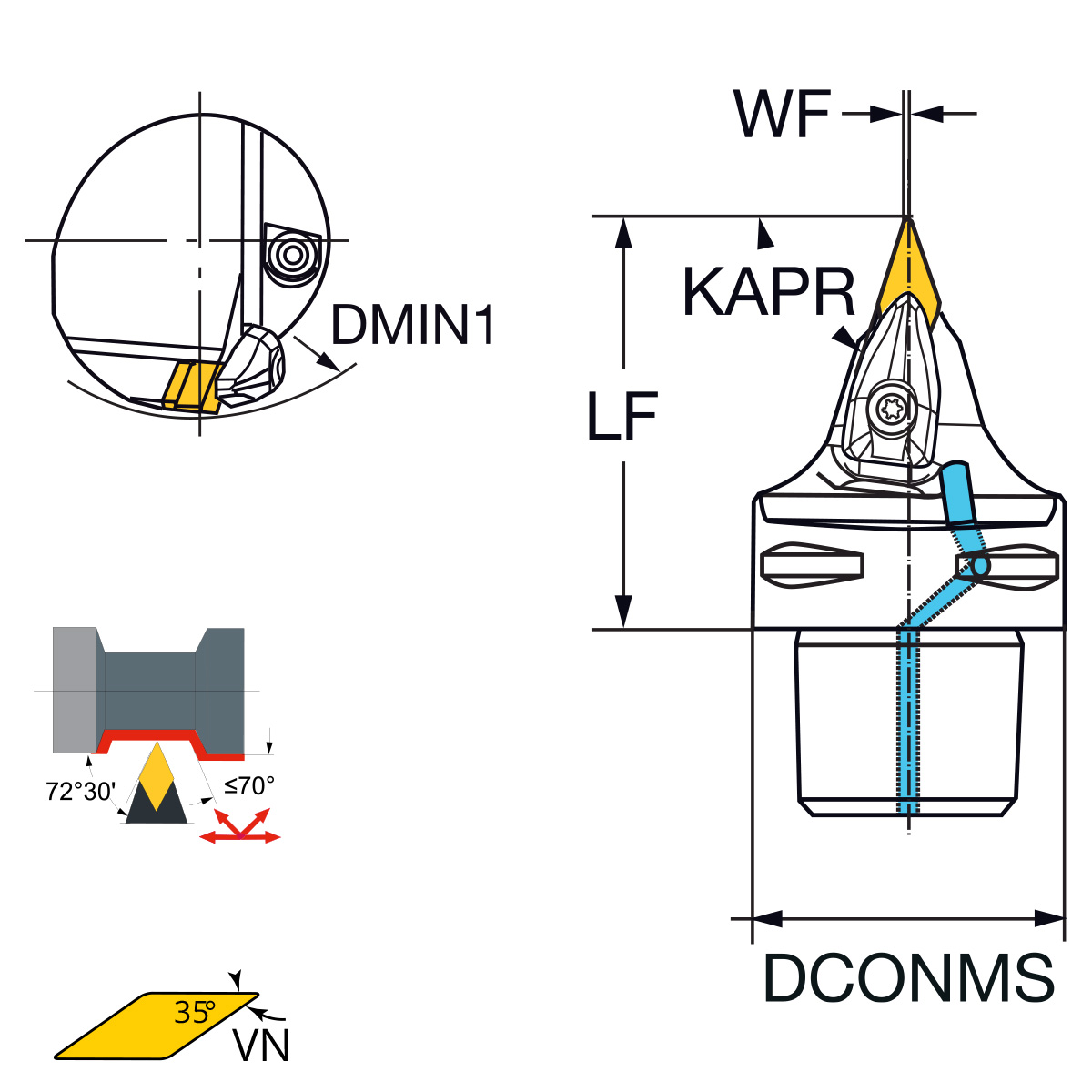

| Adapterschnittstelle Maschinenrichtung: | CCS - Polygonschaftkegel |
|---|---|
| Aufnahme-Ø, masch.seitig: | 63 mm |
| Befestigungsart Schneidplatte: | D: clamp on top of insert and into hole |
| Bohrungs-Ø, min. 2: | 190 mm |
| Drehmoment: | 3 Nm |
| Einstellwinkel 1: | 72,5 deg |
| Einstellwinkel 2: | 72,5 deg |
| Eintauchwinkel, max.: | 70 deg |
| Funktionsbreite: | 0,6 mm |
| Funktionshöhe: | 0 mm |
| Funktionslänge: | 65 mm |
| Hauptschneidenwinkel: | 17,5 deg |
| Kennung für die Werkzeug-Schnittstelle: | VNMG 160408 |
| Körperwinkel, Maschinenseite: | 0 deg |
| Kühlmitteldruck: | 40 bar |
| Kühlschmierstoffaustritt: | 3: axial inclined exit |
| Kühlschmierstoffeintritt: | 3: axial concentric and radial entry |
| Maximale Kraglänge: | 65 mm |
| Neigungswinkel: | -13 deg |
| Orthogonalspanwinkel: | -4 deg |
| Schneidplattenbezeichnung: | VNMG 16 04 08 |
| Schneidrichtung: | N |
| Werkzeugwinkel, werkstückseitig: | 0 deg |
