Klemmhalter zum Innendrehen 95° CN..12 PSK63-DCLNR-17100-12 Wendeplattengruppe: CN.. 1204.. ISO 26623 | Polygonschaft
433,83 €
% Regulärer Preis: 516,46 € (16% gespart) vorher 516,46 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Klemmhalter zum Innendrehen 95° CN..12 PSK63-DCLNR-17100-12 Wendeplattengruppe: CN.. 1204.. ISO 26623 | Polygonschaft"
Ausführung:
- PSC DCLNR/L Bohrstange 95° PSC
- Innendrehhalter
- Capto®-kompatibel (z. B. Capto®, Camfix®, BIG-CAPTO®)
- 95° Anstellwinkel für präzise Bearbeitungen
- Bohrstange mit integrierter Innenkühlung für prozesssichere Zerspanung
Hinweis:
Rechtsausführung abgebildet
Lieferumfang:
ohne Wendeschneidplatten
- Kompatibel mit polygonaler PSC-Schnittstelle nach ISO 26623 (z. B. Capto®, Camfix®, BIG-CAPTO®)
- Robuste mechanische Plattenklemmung für hohe Prozesssicherheit
- Integrierte Innenkühlung zur präzisen Kühlmittelzufuhr direkt an die Schneidkante
- Selbstzentrierung durch Polygon-Kegel - kein Axial- oder Radialspiel
- Schnellwechselsystem reduziert Rüstzeiten und erhöht Maschinenverfügbarkeit
- Besonders geeignet für CNC-Drehzentren und Multitask-Maschinen mit PSC/Capto®-Aufnahme
- Hohe Biegesteifigkeit und Vibrationsdämpfung durch spielfreie Doppelkontaktverbindung

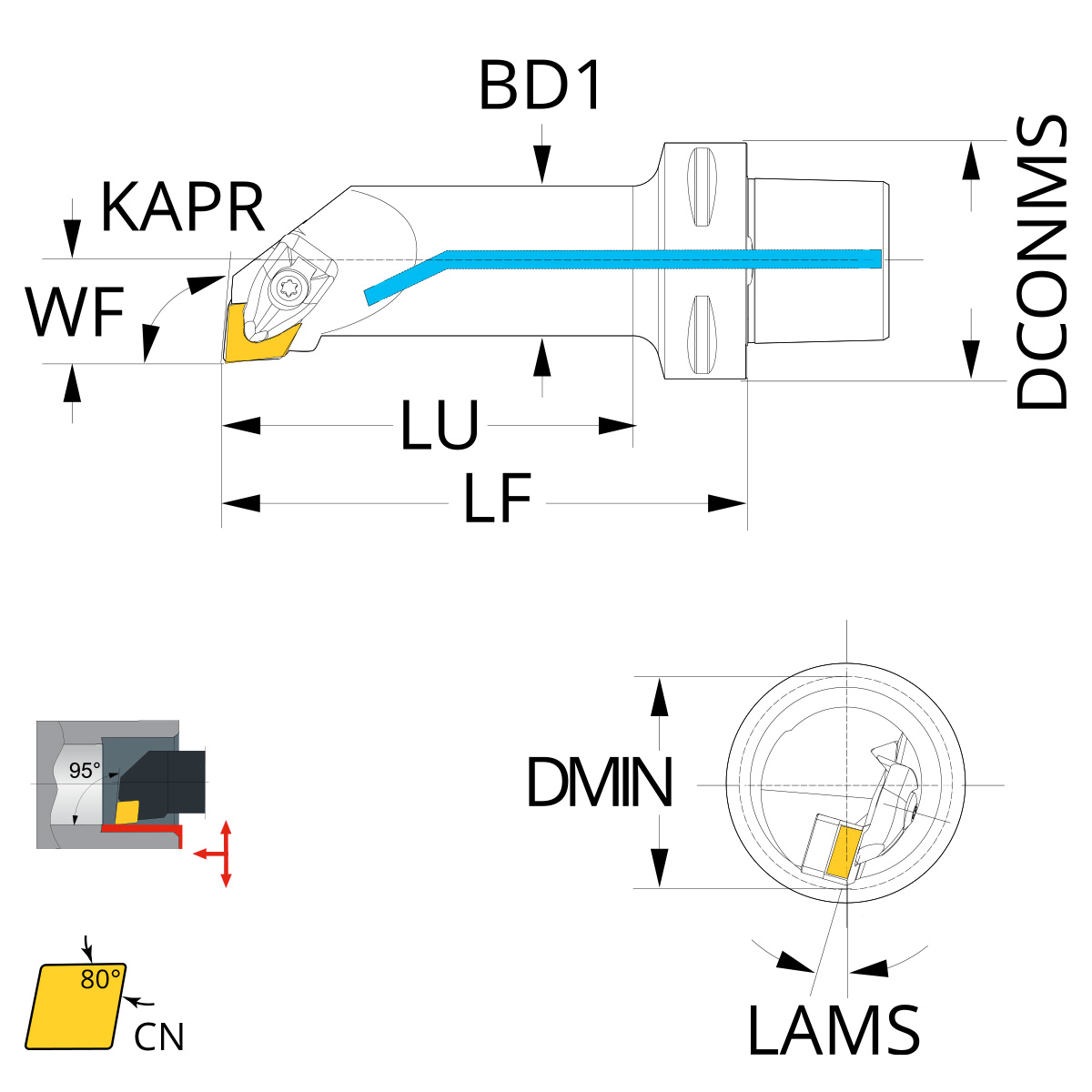

| Adapterschnittstelle Maschinenrichtung: | CCS - Polygonschaftkegel |
|---|---|
| Aufnahme-Ø, masch.seitig: | 63 mm |
| Befestigungsart Schneidplatte: | D: clamp on top of insert and into hole |
| Bohrungs-Ø, min. 1: | 32 mm |
| Drehmoment: | 3,9 Nm |
| Einstellwinkel: | 95 deg |
| Eintauchwinkel, max.: | 0 deg |
| Funktionsbreite: | 17 mm |
| Funktionshöhe: | 0 mm |
| Funktionslänge: | 100 mm |
| Hauptschneidenwinkel: | -5 deg |
| Kennung für die Werkzeug-Schnittstelle: | CNMG 120408 |
| Körper-Durchmesser: | 25 mm |
| Körperwinkel, Maschinenseite: | 0 deg |
| Kühlmitteldruck: | 40 bar |
| Kühlschmierstoffaustritt: | 5: axial inclined exit with nozzle, adju |
| Kühlschmierstoffeintritt: | 3: axial concentric and radial entry |
| Maximale Kraglänge: | 100 mm |
| Neigungswinkel: | -12 deg |
| Nutzlänge: | 72 mm |
| Orthogonalspanwinkel: | -6 deg |
| Schneidplattenbezeichnung: | CNMG 12 04 08 |
| Schneidrichtung: | R |
| Werkzeugwinkel, werkstückseitig: | 0 deg |
