Quernut-Aufsteckdorn SK 40 - 27 - 100 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
128,95 €
% Regulärer Preis: 153,51 € (16% gespart) vorher 153,51 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Quernut-Aufsteckdorn SK 40 - 27 - 100 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage"
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

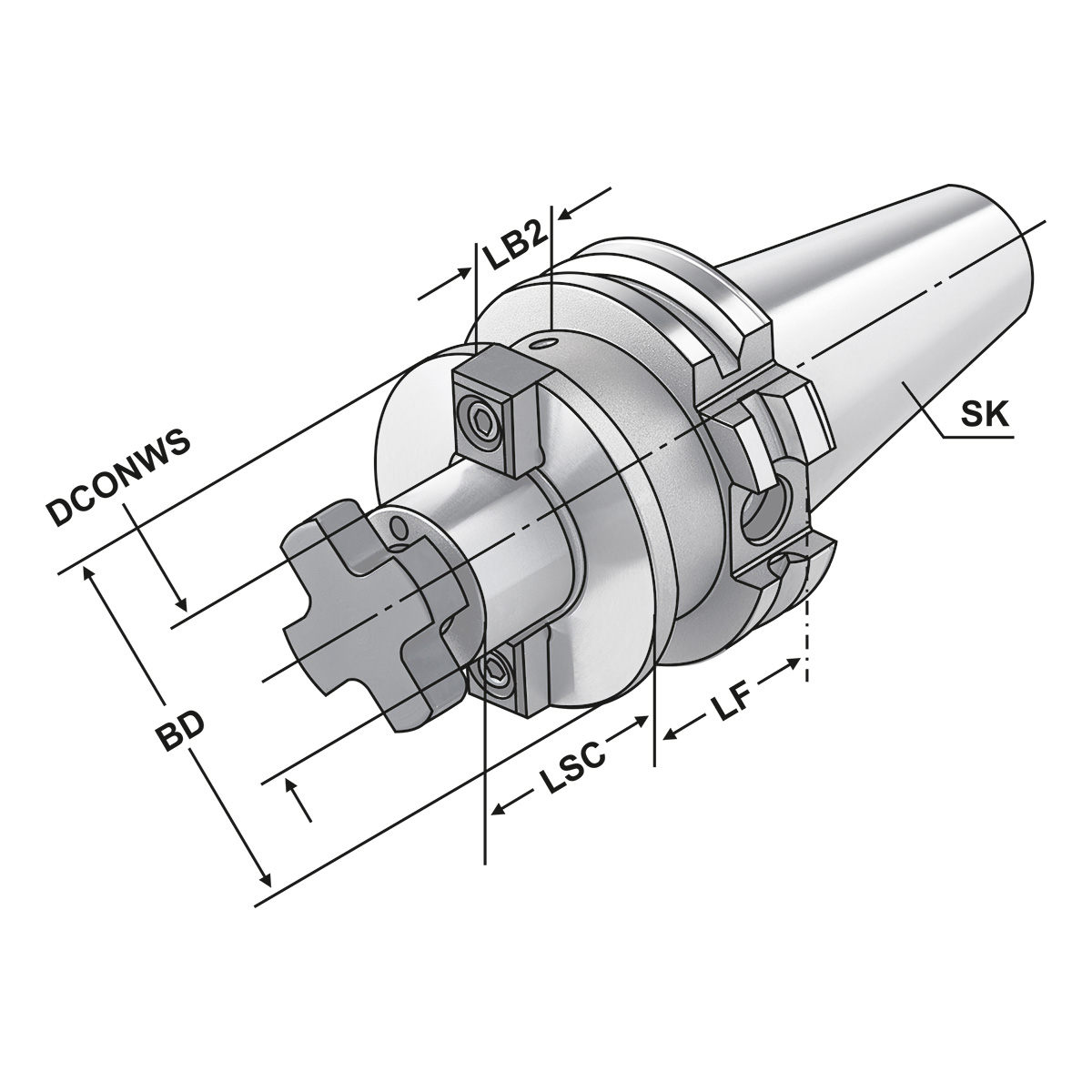

| Adapterschnittstelle Maschinenrichtung: | DUAL CONTACT ~ISO 7388-1 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | DIN 6357 (Quernut) |
| Spann-Ø, nominal, werkst.seitig: | 27 |
| Rundlauf: | < 5µm |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| SK: | SK-DC 40 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Funktionslänge: | 100 |
| Grundkörperlänge 2: | 80,9 |
| Körper-Durchmesser: | 58 |
| Kühlschmierstoffaustritt: | Kühlkanäle |
| Kühlschmierstoffeintritt: | AD/AF (AD/B) |
| Spannlänge: | 21 |
| Toleranzklasse Anschlussdurchmesser: | h6 |
