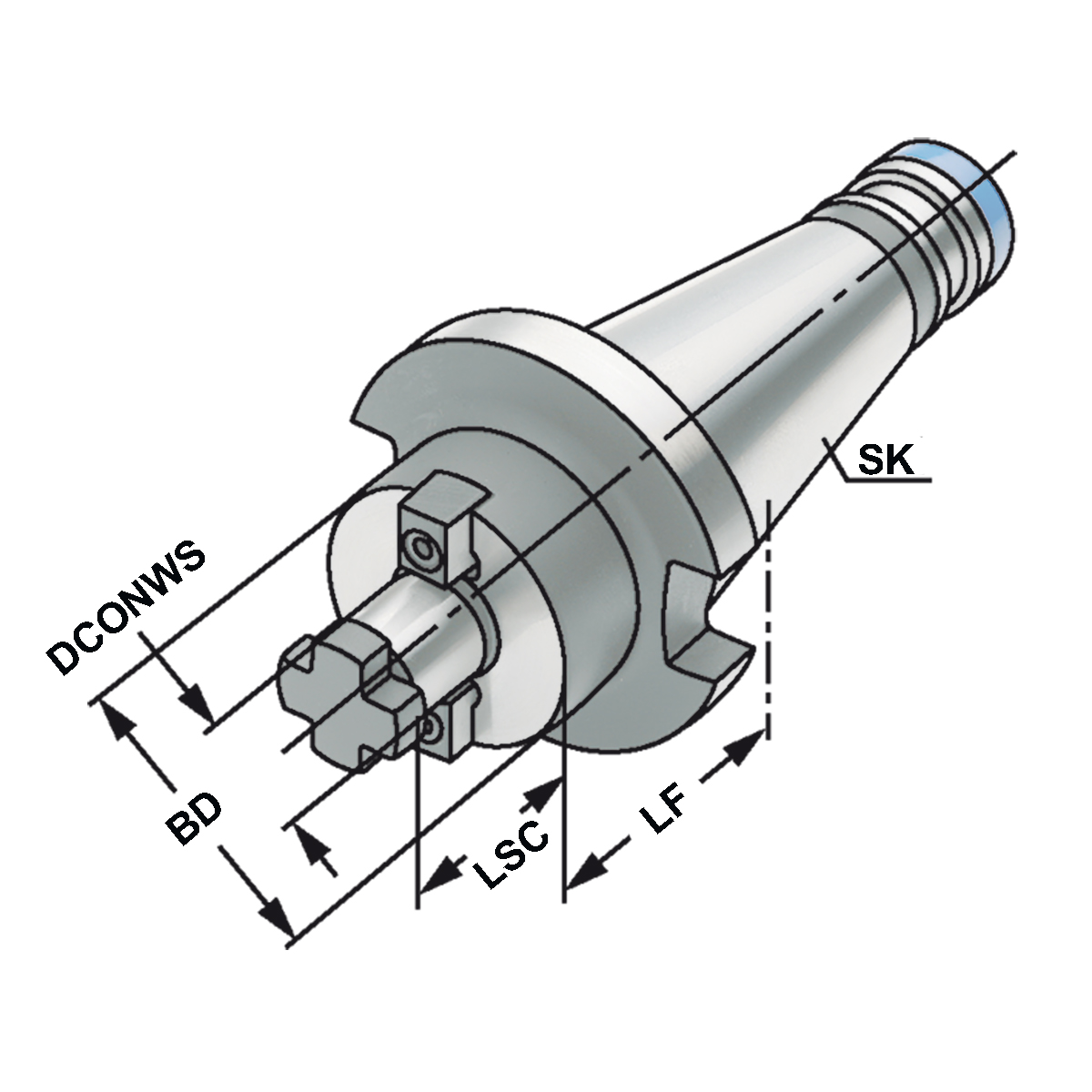

Quernut-Aufsteckdorn SK 50 - 40 - 33 DIN 2080 Mit zusätzlichen 4 Gewindebohrungen nach DIN 2079
108,96 €
% Regulärer Preis: 129,71 € (16% gespart) vorher 129,71 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Quernut-Aufsteckdorn SK 50 - 40 - 33 DIN 2080 Mit zusätzlichen 4 Gewindebohrungen nach DIN 2079"
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
SK 30 ohne Kühlkanalbohrungen an der Stirnseite
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| Adapterschnittstelle Maschinenrichtung: | DIN 2080 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | DIN 6357 (Quernut) |
| Spann-Ø, nominal, werkst.seitig: | 40 |
| Rundlauf: | < 5µm |
| Auswuchtgüte: | G6,3 | 15.000 1/min |
| SK: | SK 50 |
| Funktionslänge: | 33 |
| Körper-Durchmesser: | 88 |
| Kühlschmierstoffeintritt: | AD |
| Spannlänge: | 27 |
| Toleranzklasse Anschlussdurchmesser: | h6 |
