Quernut-Aufsteckfräserdorn HSK 100 - 40 - 70 ISO 12164 [DIN 69893] | HSK-A Mit zusätzlichen 4 Gewindebohrungen nach DIN 2079
182,93 €
% Regulärer Preis: 217,77 € (16% gespart) vorher 217,77 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Quernut-Aufsteckfräserdorn HSK 100 - 40 - 70 ISO 12164 [DIN 69893] | HSK-A Mit zusätzlichen 4 Gewindebohrungen nach DIN 2079"
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
SK 30 ohne Kühlkanalbohrungen an der Stirnseite
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

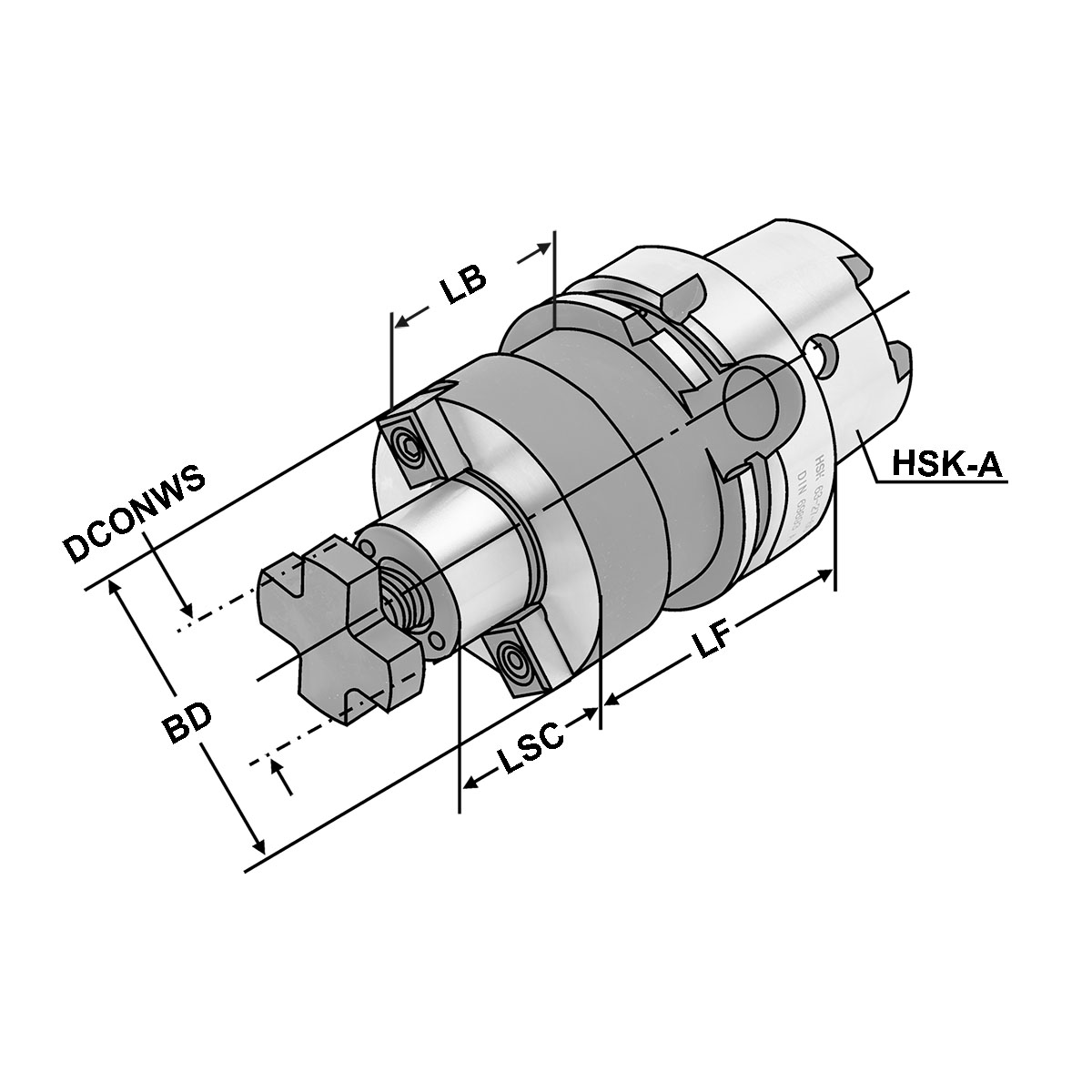

| Adapterschnittstelle Maschinenrichtung: | ISO 12164 (HSK-A) |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | DIN 6357 (Quernut) |
| Spann-Ø, nominal, werkst.seitig: | 40 |
| max. Rundlaufabweichung: | < 5µm |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| HSK: | HSK-A 100 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Funktionslänge: | 70 |
| Grundkörperlänge: | 41 |
| Körper-Durchmesser 1: | 88 |
| Kühlschmierstoffaustritt: | Kühlkanäle |
| Spannlänge: | 27 |
| Toleranzklasse Anschlussdurchmesser: | h6 |
