Radial-Werkzeughalter - Form B4 Überkopf links kur B4 - 25 x 16 x 30 DIN ISO 10889 [DIN 69880] - VDI
79,97 €
% Regulärer Preis: 95,20 € (16% gespart) vorher 95,20 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Radial-Werkzeughalter - Form B4 Überkopf links kur B4 - 25 x 16 x 30 DIN ISO 10889 [DIN 69880] - VDI"
VDI 25
B4 - 25 x 16 x 30
d1 = 25
h1 = 16
h2 = 12
l2 = 30
l1 = 16
b1 = 55
b2 = 30
b3 = 7
h5 = 35
h6 = 30
Verwendung:
Vorwiegend für Außenbearbeitung.
Ausführung:
Mit einstellbarer Kugelspritzdüse und Unterlegplatte"

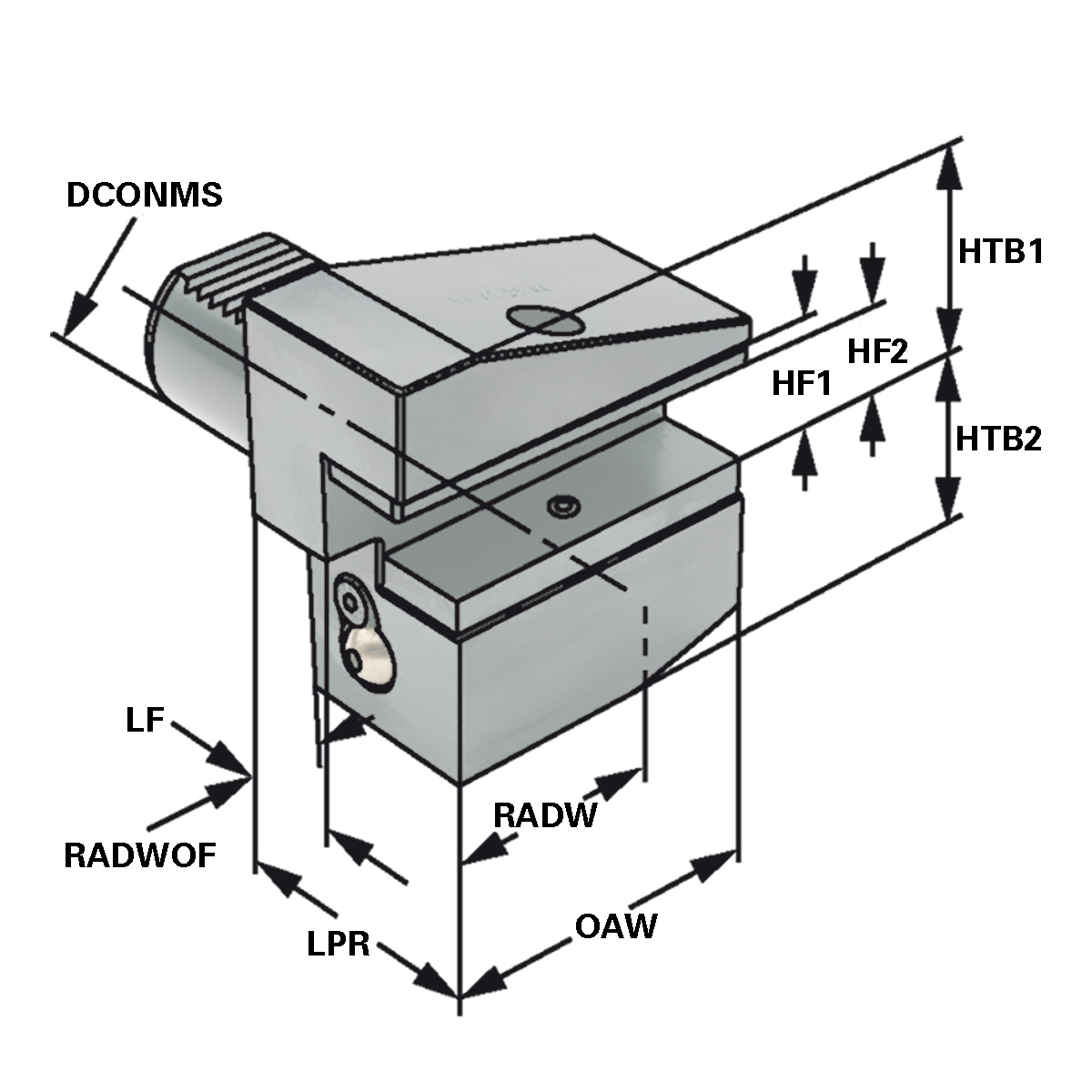

| Adapterschnittstelle Maschinenrichtung: | VDI machine interface -size 25 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | Radial-Werkzeughalter |
| Kraglänge: | 30 |
| Typ: | B4 |
| Werkzeugausführung: | Stahl |
| Abmessung: | B4 - 25 × 16 × 30 |
| Aufnahme-Ø, masch.seitig: | 25 |
| Funktionshöhe 1: | 16 |
| Funktionshöhe 2: | 12 |
| Funktionslänge: | 16 |
| Gesamtbreite: | 55 |
| Körperhöhe 1: | 35 |
| Körperhöhe 2: | 30 |
| Radialbreite: | 30 |
| Radialfreisparungsbreite: | 7 |
| Schneidrichtung: | L |
