Schrumpffutter 3° SK 40 - 05 - 80 ISO 7388-1 AD/AF [DIN 69871 AD/B] schlanke Ausführung
128,95 €
% Regulärer Preis: 153,51 € (16% gespart) vorher 153,51 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Schrumpffutter 3° SK 40 - 05 - 80 ISO 7388-1 AD/AF [DIN 69871 AD/B] schlanke Ausführung"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

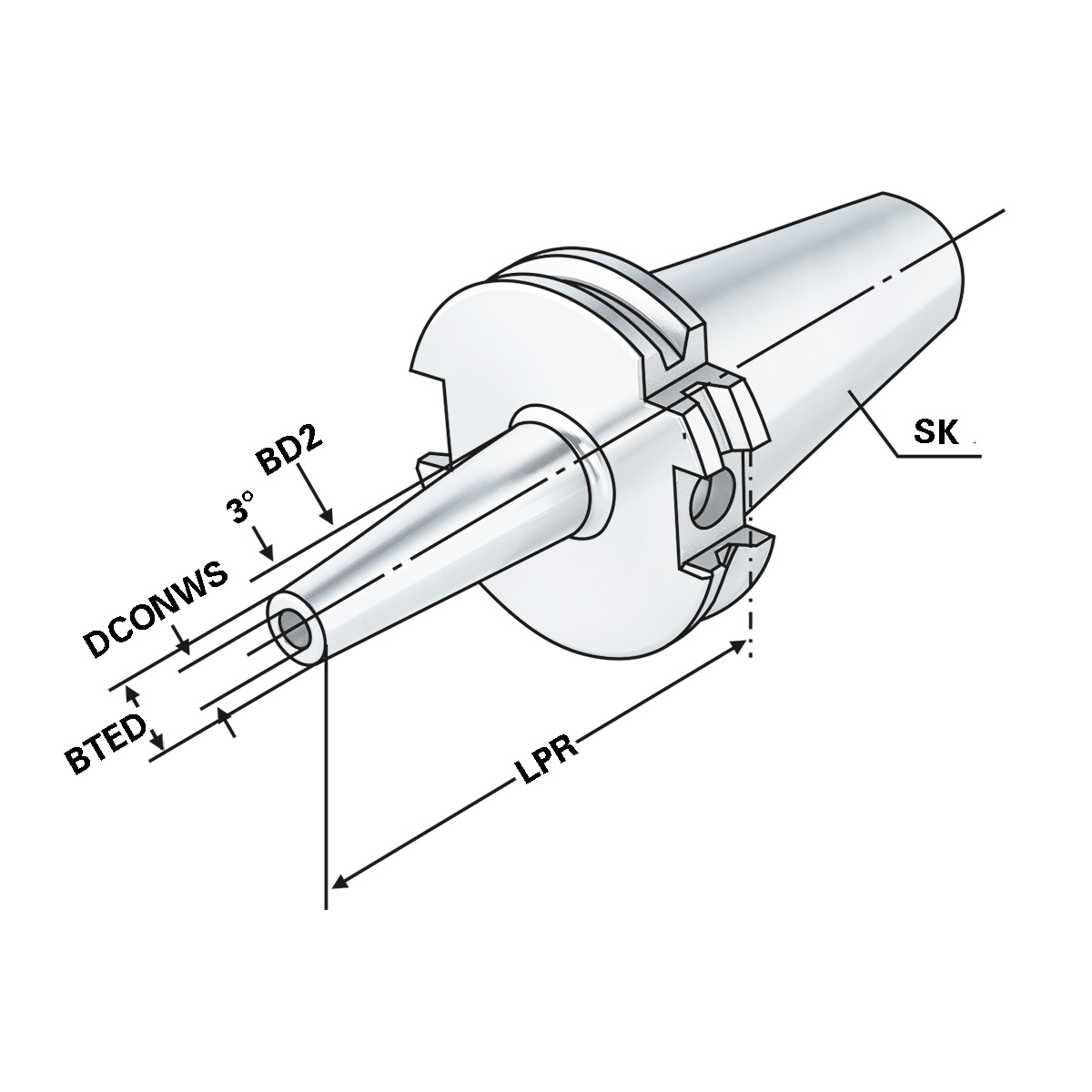

| Adapterschnittstelle Maschinenrichtung: | ISO 7388-1 (DIN 69871) |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | Schrumpffutter 3° |
| Spann-Ø, nominal, werkst.seitig: | 5 |
| Kraglänge: | 80 |
| Rundlauf: | < 3µm |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| SK: | SK 40 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Einspannlänge, min.: | 10 |
| Kegelenddurchmesser: | 11 |
| Körper-Durchmesser 2: | 17,5 |
| Kühlschmierstoffeintritt: | AD/AF (AD/B) |
| Toleranzklasse Anschlussdurchmesser: | h4 |
