Schrumpffutter 4,5° BT 30 - 12 - 90 ~ ISO 7388-2 JD [JIS B 6339 AD] | DC DUAL CONTACT | mit Plananlage
140,94 €
% Regulärer Preis: 167,79 € (16% gespart) vorher 167,79 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Schrumpffutter 4,5° BT 30 - 12 - 90 ~ ISO 7388-2 JD [JIS B 6339 AD] | DC DUAL CONTACT | mit Plananlage"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

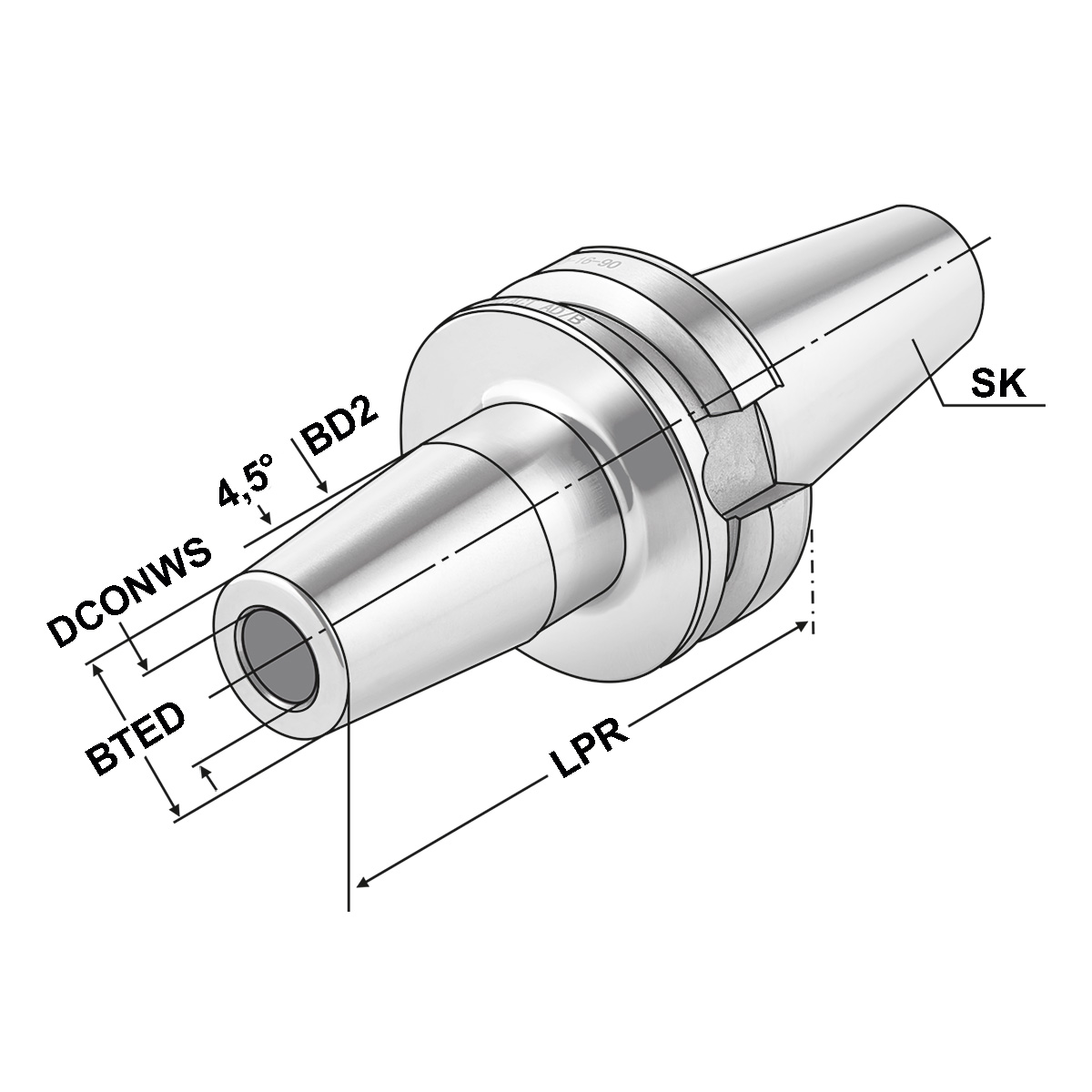

| Adapterschnittstelle Maschinenrichtung: | DUAL CONTACT ~ISO 7388-2 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | Schrumpffutter 4,5° |
| Spann-Ø, nominal, werkst.seitig: | 12 |
| Kraglänge: | 90 |
| Rundlauf: | < 3µm |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| SK: | BT-DC 30 |
| Einspannlänge, max.: | 46 |
| Einspannlänge, min.: | 36 |
| Gewindebezeichnung, innen: | M10x1 |
| Kegelenddurchmesser: | 24 |
| Körper-Durchmesser 2: | 32 |
| Kühlschmierstoffeintritt: | JD (AD) |
| Toleranzklasse Anschlussdurchmesser: | h6 |
| Verstellbereich, axial: | 10 |
