Schrumpffutter 4,5° PSK 63 - 10 - 80 ISO 26623 | Polygonschaft
377,85 €
% Regulärer Preis: 449,82 € (16% gespart) vorher 449,82 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Schrumpffutter 4,5° PSK 63 - 10 - 80 ISO 26623 | Polygonschaft"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden.
LSCX = Einspannlänge, max.
ADJRGA = Verstellweg, max.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

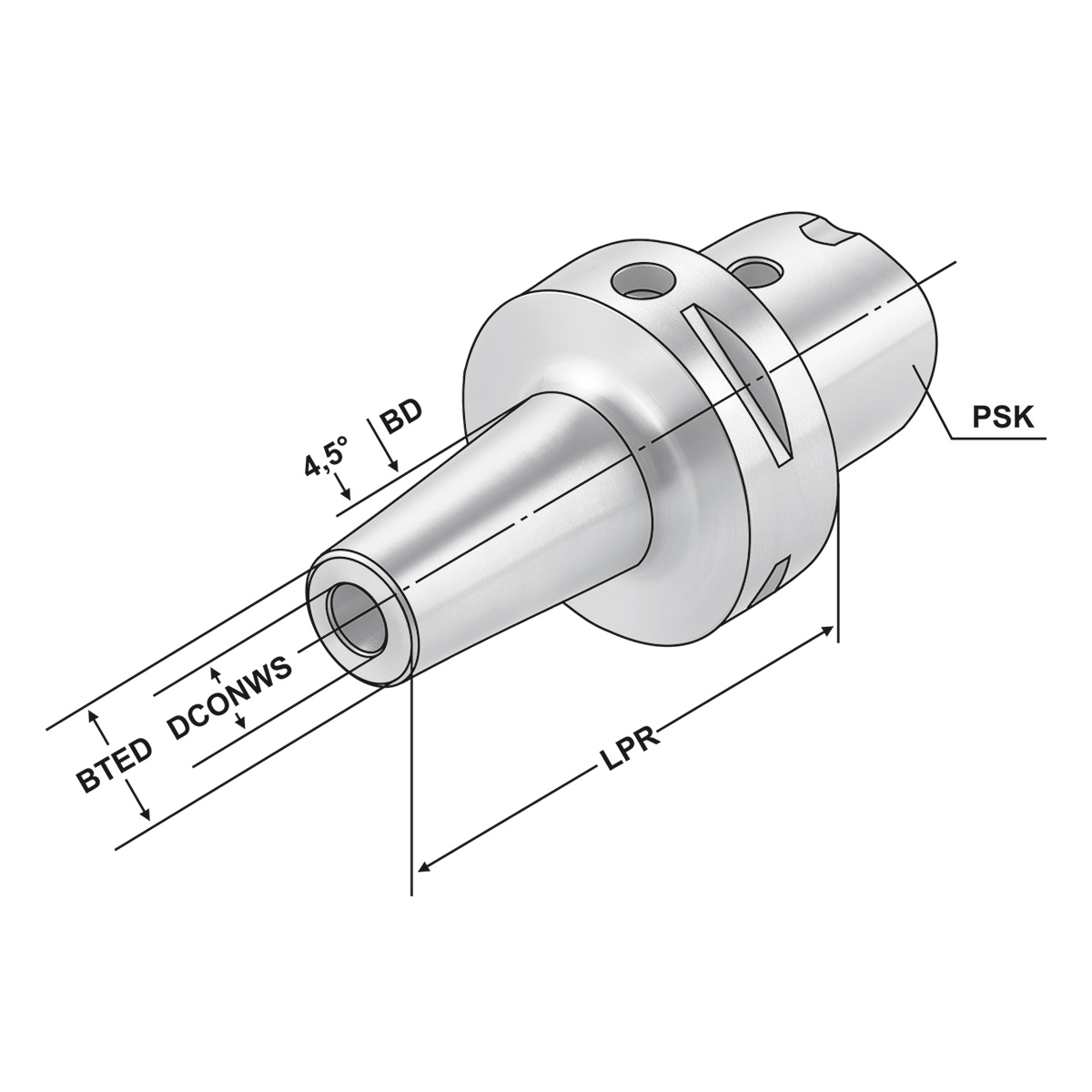

| Adapterschnittstelle Maschinenrichtung: | CCS - Polygonschaftkegel |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | Schrumpffutter 4,5° |
| Spann-Ø, nominal, werkst.seitig: | 10 |
| Kraglänge: | 80 |
| Rundlauf: | < 3µm |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| PSK: | C6 | PSK 63 |
| Einspannlänge, max.: | 41 |
| Einspannlänge, min.: | 31 |
| Gewindebezeichnung, innen: | M8x1 |
| Kegelenddurchmesser: | 24 |
| Körper-Durchmesser: | 32 |
| Kühlschmierstoffaustritt: | Kühlkanäle |
| Toleranzklasse Anschlussdurchmesser: | h6 |
| Verstellbereich, axial: | 10 |
