Schrumpffutter 4,5° mit Kühlkanälen HSK 100 - 16 - 120 ISO 12164 [DIN 69893] | HSK-A
254,90 €
% Regulärer Preis: 303,45 € (16% gespart) vorher 303,45 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Schrumpffutter 4,5° mit Kühlkanälen HSK 100 - 16 - 120 ISO 12164 [DIN 69893] | HSK-A"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden.

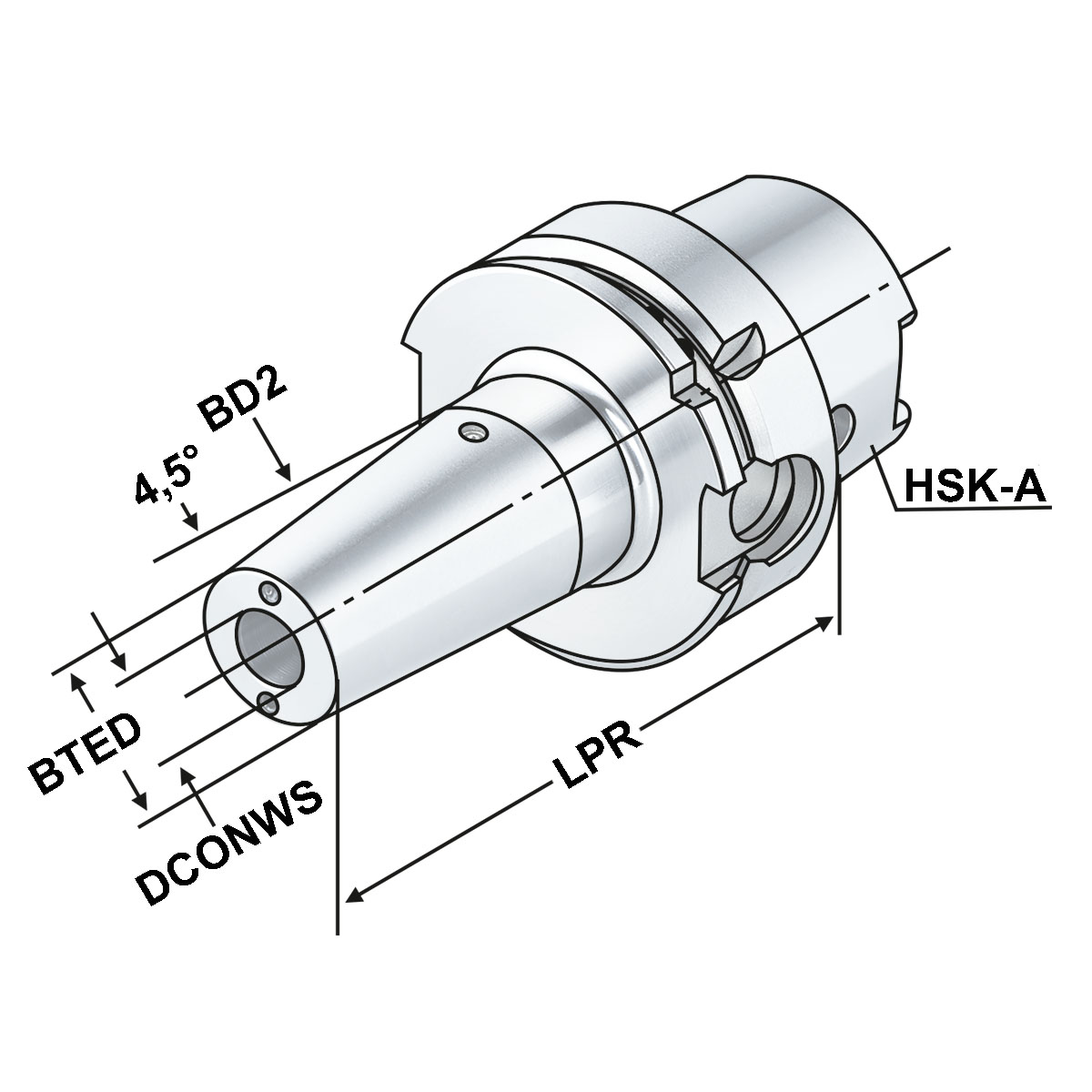

l1 = max. Einstecktiefe
l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| Adapterschnittstelle Maschinenrichtung: | ISO 12164 (HSK-A) |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | Schrumpffutter 4,5° |
| Spann-Ø, nominal, werkst.seitig: | 16 |
| Kraglänge: | 120 |
| max. Rundlaufabweichung: | < 3µm |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| HSK: | HSK-A 100 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Einspannlänge, max.: | 50 |
| Einspannlänge, min.: | 40 |
| Gewindebezeichnung, innen: | M12x1 |
| Kegelenddurchmesser: | 27 |
| Körper-Durchmesser 2: | 34 |
| Kühlschmierstoffaustritt: | Kühlkanäle |
| Toleranzklasse Anschlussdurchmesser: | h6 |
| Verstellbereich, axial: | 10 |
