Zwischenhülse - Form F1 F1 - 40 - MK3 DIN ISO 10889 [DIN 69880] - VDI für MK mit Austreiblappen
89,96 €
% Regulärer Preis: 107,10 € (16% gespart) vorher 107,10 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Zwischenhülse - Form F1 F1 - 40 - MK3 DIN ISO 10889 [DIN 69880] - VDI für MK mit Austreiblappen"
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
Hinweis:
Mit einstellbaren Kugelspritzdüsen

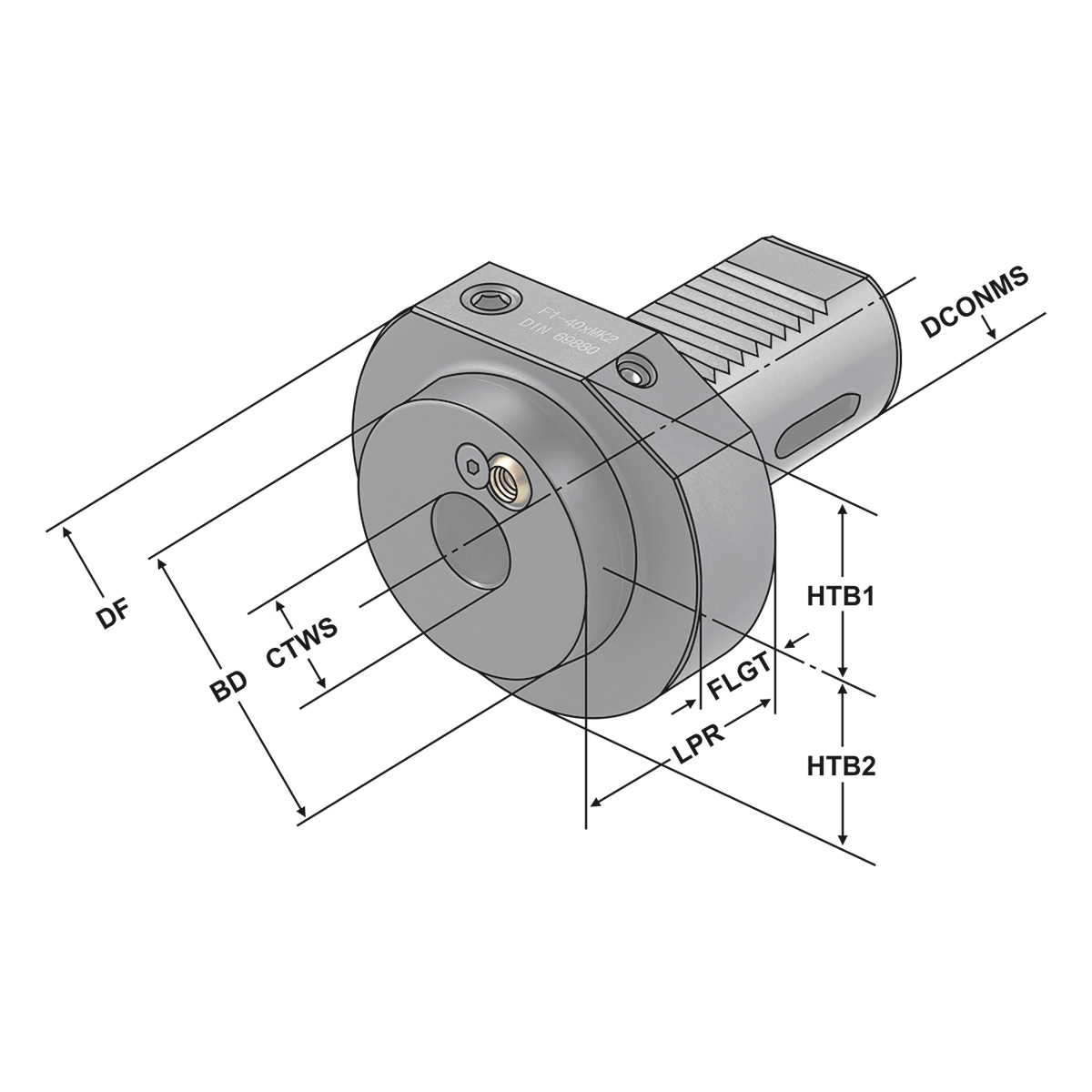

| Adapterschnittstelle Maschinenrichtung: | VDI machine interface -size 40 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | DIN 6392 |
| Kraglänge: | 36 |
| Typ: | F1 |
| Werkzeugausführung: | Stahl |
| Abmessung: | F1 - 40 × MK 3 |
| Aufnahme-Ø, masch.seitig: | 40 |
| Bund-Ø: | 83 |
| Flanschdicke: | 22 |
| Körper-Durchmesser 2: | 55 |
| Körperhöhe 1: | 32,5 |
| Körperhöhe 2: | 50,5 |
| Schneidrichtung: | N |
| Schnittstellenbezeichnung werkstückseitig: | 3 |
