Zwischenhülse für Morsekegel SK 40 - 3 - 70 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
74,97 €
% Regulärer Preis: 89,25 € (16% gespart) vorher 89,25 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinformationen "Zwischenhülse für Morsekegel SK 40 - 3 - 70 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage"
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

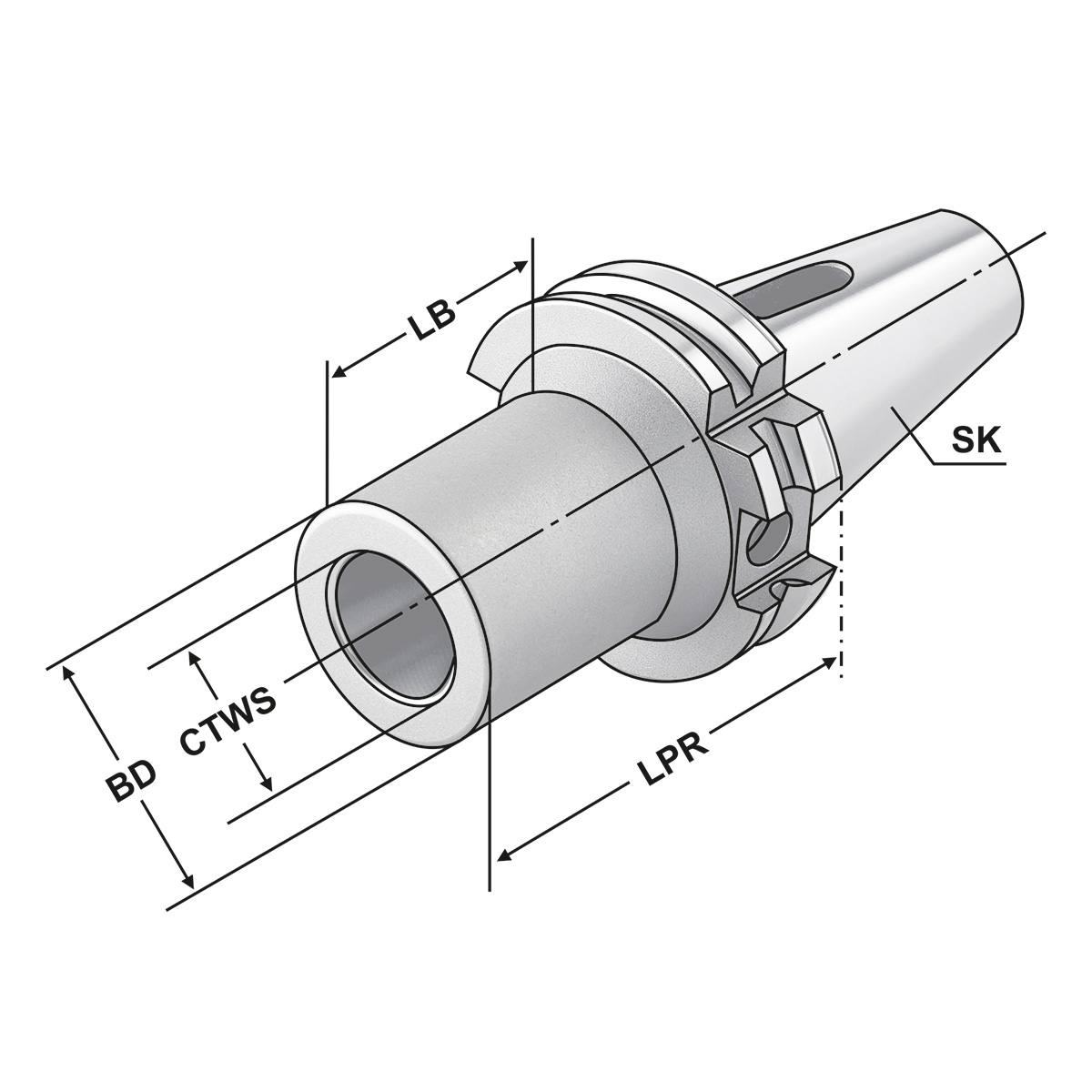

| Adapterschnittstelle Maschinenrichtung: | DUAL CONTACT ~ISO 7388-1 |
|---|---|
| Adapterschnittstelle Werkstückrichtung: | DIN 6383 |
| Kraglänge: | 70 |
| Rundlauf: | < 5µm |
| Auswuchtgüte: | G6,3 | 15.000 1/min |
| SK: | SK-DC 40 |
| Datenträger: | Ja |
| Datenträgergröße: | D10/H4,5 |
| Grundkörperlänge: | 44 |
| Körper-Durchmesser: | 40 |
| Kühlschmierstoffeintritt: | AD/AF (AD/B) |
| Schnittstellenbezeichnung werkstückseitig: | 3 |
| Toleranzklasse Anschlussdurchmesser: | AT5 |
