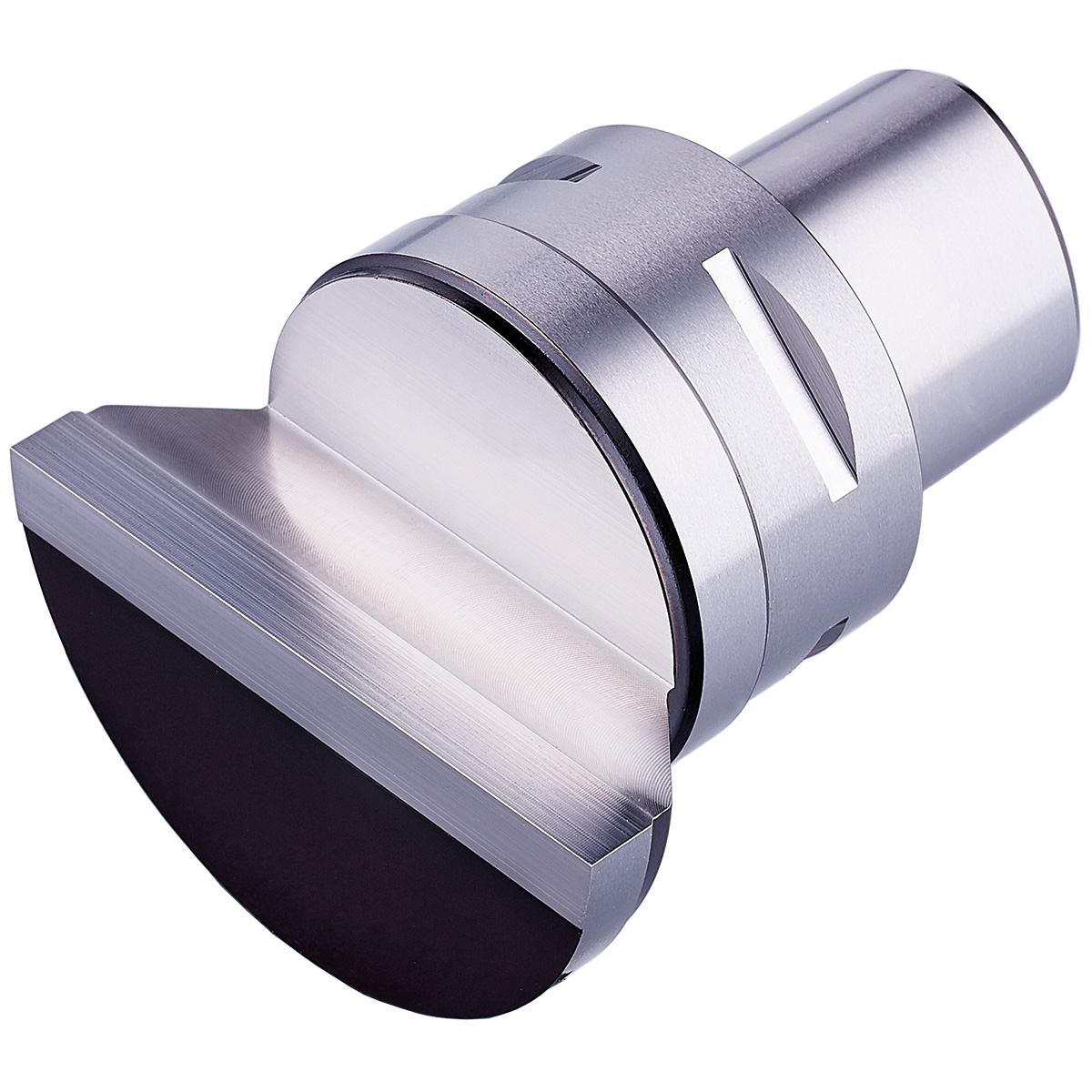

Verwendung:Kalibrierung der Winkelposition von Spindeln von Fräs-Dreh-ZentrenVerwendung:- Überprüfen und Einstellen der Drehwinkel-Position von Maschinenspindeln (M19 Funktion - Spindel-Halt in definierter Endstellung).- Ermitteln der Referenz-Punkte (Kalibrieren) von optischen Voreinstellgeräten- Kalibrierung der Winkelposition von Spindeln von Fräs-Dreh-Zentren- Kalibrierung der Genauigkeit der Revolveraufnamen von CNC-Drehmaschinen- Einstellen des Drehtisch-Nullpunkts von 5-Achsen-BearbeitungszentrenGenauigkeit:- Ausrichtfläche ± 0,01mm zur MittelachseLieferumfang: Auslieferung mit Prüfprotokoll

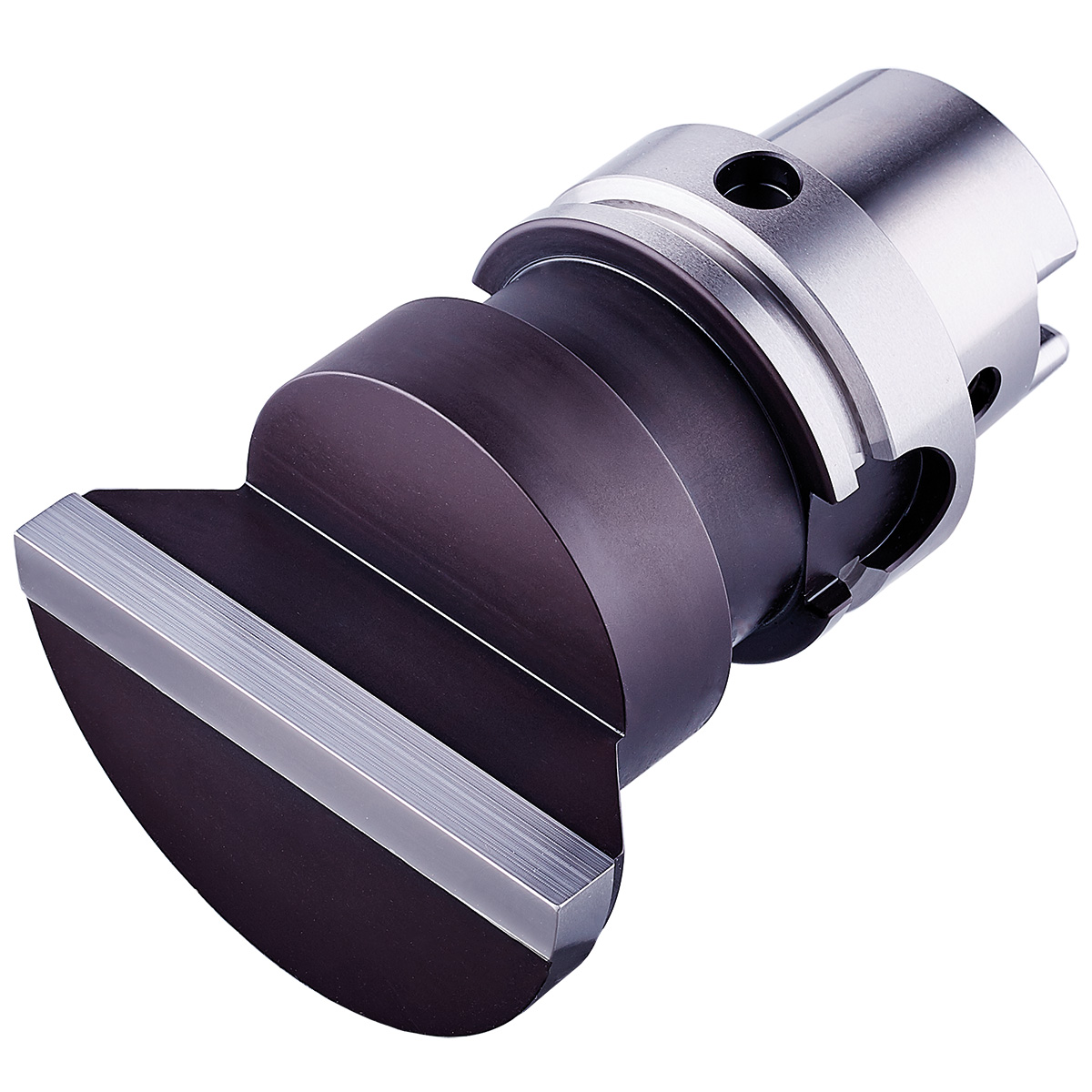

Verwendung:Kalibrierung der Winkelposition von Spindeln von Fräs-Dreh-ZentrenVerwendung:- Überprüfen und Einstellen der Drehwinkel-Position von Maschinenspindeln (M19 Funktion - Spindel-Halt in definierter Endstellung).- Ermitteln der Referenz-Punkte (Kalibrieren) von optischen Voreinstellgeräten- Kalibrierung der Winkelposition von Spindeln von Fräs-Dreh-Zentren- Kalibrierung der Genauigkeit der Revolveraufnamen von CNC-Drehmaschinen- Einstellen des Drehtisch-Nullpunkts von 5-Achsen-BearbeitungszentrenGenauigkeit:- Ausrichtfläche ± 0,01mm zur Mittelachse- Parallelität zu Mitnehmernuten < 0,01 mmLieferumfang: Auslieferung mit Prüfprotokoll

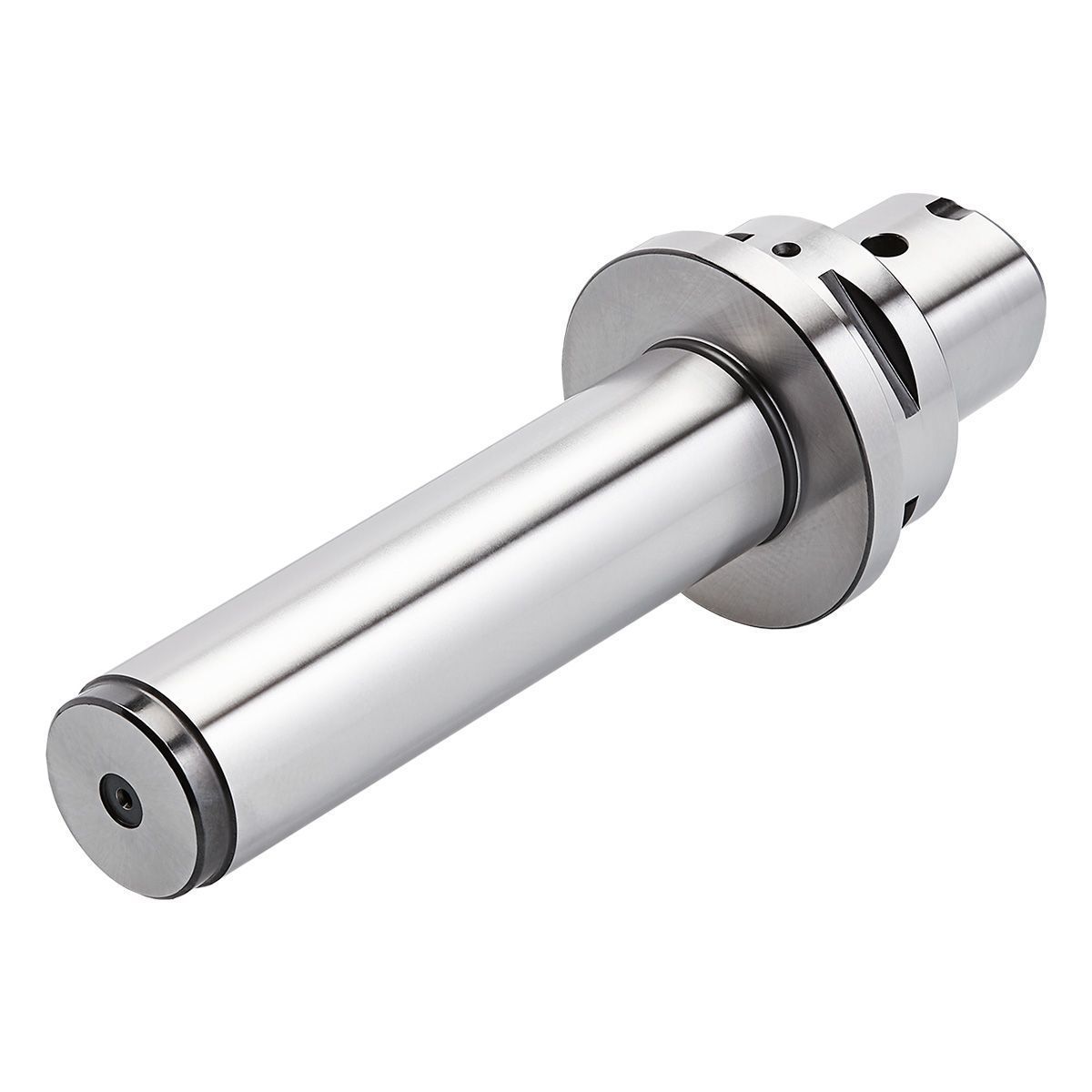

Verwendung:Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.Lieferumfang:Auslieferung mit PrüfprotokollSämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigtSpezifisch, verzugsarm gehärtetOberflächenhärte HRC 58~60Härtetiefe 0,8mm~0,9mmOberflächenrauhigkeit Ra < 0,4 µmZugfestigkeit im Kern von min. 800 N/mm² nach DINAlle Funktionsflächen feinbearbeitet
Verwendung:Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.Lieferumfang:Auslieferung mit PrüfprotokollSämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigtSpezifisch, verzugsarm gehärtetOberflächenhärte HRC 58~60Härtetiefe 0,8mm~0,9mmOberflächenrauhigkeit Ra < 0,4 µmZugfestigkeit im Kern von min. 800 N/mm² nach DINAlle Funktionsflächen feinbearbeitet
Verwendung:Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.Lieferumfang:Auslieferung mit PrüfprotokollSämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigtSpezifisch, verzugsarm gehärtetOberflächenhärte HRC 58~60Härtetiefe 0,8mm~0,9mmOberflächenrauhigkeit Ra < 0,4 µmZugfestigkeit im Kern von min. 800 N/mm² nach DINAlle Funktionsflächen feinbearbeitet
Verwendung:Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.Lieferumfang:Auslieferung mit PrüfprotokollSämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigtSpezifisch, verzugsarm gehärtetOberflächenhärte HRC 58~60Härtetiefe 0,8mm~0,9mmOberflächenrauhigkeit Ra < 0,4 µmZugfestigkeit im Kern von min. 800 N/mm² nach DINAlle Funktionsflächen feinbearbeitet
Verwendung:Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.Lieferumfang:Auslieferung mit PrüfprotokollSämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigtSpezifisch, verzugsarm gehärtetOberflächenhärte HRC 58~60Härtetiefe 0,8mm~0,9mmOberflächenrauhigkeit Ra < 0,4 µmZugfestigkeit im Kern von min. 800 N/mm² nach DINAlle Funktionsflächen feinbearbeitet
